Trong công tác PCCC, mức độ an toàn của công trình đôi khi chỉ được quyết định bởi những chi tiết nhỏ nhất. Khi hỏa hoạn xảy ra, khói độc dày đặc che khuất tầm nhìn, hoảng loạn bao trùm, một chiếc đèn phát sáng chỉ hướng chính là thiết bị cốt lõi dẫn dắt con người thoát khỏi khu vực nguy hiểm.
Chính vì tầm quan trọng đó, việc trang bị đèn exit không chỉ là tuân thủ pháp luật mà còn là trách nhiệm bảo vệ mạng sống. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, nguyên lý hoạt động, cách phân loại cũng như các quy chuẩn pháp luật hiện hành liên quan đến thiết bị này.
Đèn Exit là gì? Tầm quan trọng trong hệ thống bảo vệ chống cháy
Đèn exit hay còn được biết đến với tên gọi đèn chỉ dẫn thoát nạn exit, là thiết bị phát sáng chuyên dụng thuộc hệ thống chiếu sáng sự cố, nhằm mục đích chỉ hướng di chuyển an toàn cho con người thoát ra khỏi công trình khi xảy ra hỏa hoạn hoặc mất điện diện rộng.
Đèn Exit không chỉ đơn thuần là một biển báo; nó đóng vai trò như một thiết bị dẫn đường thiết yếu trong bóng tối, giúp con người thoát khỏi khu vực nguy hiểm một cách an toàn và nhanh chóng nhất trong điều kiện khẩn cấp. Sự hiện diện của đèn exit đóng những vai trò then chốt trong bất kỳ phương án sơ tán khẩn cấp nào:
- Chỉ dẫn hướng thoát nạn chính xác và nhanh chóng: Khi đối mặt với cháy nổ, hệ thống điện lưới thường là thứ đầu tiên bị cắt để tránh chập cháy dây chuyền. Lúc này, bóng tối và khói đen sẽ làm mất phương hướng. Bảng đèn exit liên tục phát sáng sẽ dẫn dòng người tìm thấy lối ra ngoài hoặc lối vào buồng thang bộ thoát nạn nhanh nhất, hạn chế tối đa thương vong do ngạt khói.
- Giảm thiểu sự hoảng loạn và ổn định tâm lý: Tâm lý chung của con người khi gặp hỏa hoạn là vô cùng hoảng sợ và dễ dẫn đến tình trạng giẫm đạp lên nhau. Ánh sáng từ đèn thoát hiểm exit giúp người bị nạn nhìn thấy rõ lối đi ra thang thoát hiểm, tạo ra sự an tâm nhất định để tổ chức sơ tán một cách có trật tự và an toàn hơn.
- Hỗ trợ lực lượng cứu nạn, cứu hộ: Không chỉ dành cho người thoát nạn, ánh sáng từ hộp đèn exit còn giúp lực lượng Cảnh sát PCCC dễ dàng định vị các khu vực hành lang, buồng thang, cửa ra vào trong điều kiện khói mù mịt, từ đó triển khai đội hình tìm kiếm cứu nạn và dập lửa hiệu quả hơn.
Cấu tạo và nguyên lý hoạt động của đèn Exit
Để đảm bảo khả năng hoạt động bền bỉ, liên tục ngay cả khi mất điện và trong môi trường nhiệt độ cao, khói bụi mịt mù, đèn exit được cấu thành từ các vật liệu chuyên dụng. Đồng thời, thiết bị vận hành theo một cơ chế tự động thông minh, đóng vai trò là một phần cốt lõi đảm bảo độ tin cậy của toàn bộ hệ thống PCCC trong công trình.
Cấu tạo chi tiết
Nhìn bên ngoài, cấu tạo của các thiết bị này có vẻ đơn giản, nhưng lại yêu cầu độ bền bỉ rất cao để hoạt động trong môi trường khắc nghiệt. Một chiếc đèn báo exit tiêu chuẩn thường bao gồm các bộ phận chính sau:
- Vỏ bảo vệ và mặt hiển thị: Thường làm từ nhôm, thép chống gỉ hoặc nhựa chống cháy cao cấp, mica tĩnh điện. Trên mặt hiển thị in chữ “EXIT” hoặc “LỐI RA” kèm theo ký hiệu hình người chạy và mũi tên chỉ hướng. Ký hiệu này thường có màu xanh lục hoặc đỏ trên nền trắng để tạo độ tương phản cao nhất.
- Bóng đèn phát sáng: Đa số hiện nay sử dụng công nghệ đèn exit LED hoặc đèn LED exit dạng dải. Bóng LED giúp ánh sáng xuyên thấu qua khói bụi tốt hơn, có tuổi thọ cao và đặc biệt tiết kiệm năng lượng so với bóng sợi đốt hay huỳnh quang cũ.
- Pin hoặc ắc quy dự phòng: Đây là bộ phận cốt lõi, quyết định khả năng duy trì hoạt động của thiết bị. Khi mất điện lưới, pin sẽ lập tức cung cấp năng lượng để đèn sự cố exit tiếp tục phát sáng trong một khoảng thời gian quy định. Các loại pin phổ biến là Ni-Cd hoặc Lithium.
- Mạch điện điều khiển thông minh: Mạch này thực hiện nhiệm vụ chuyển đổi nguồn điện lưới thành điện áp phù hợp cho bóng LED, đồng thời tự động sạc điện cho pin dự phòng và tự động ngắt sạc khi pin đầy để chống phù, chai pin. Nó cũng chịu trách nhiệm chuyển mạch ngay lập tức sang dùng pin khi phát hiện mất nguồn điện chính.
Nguyên lý hoạt động
Sự tin cậy của đèn lối thoát đến từ nguyên lý làm việc hoàn toàn tự động, được thiết kế để ứng phó tức thời với mọi tình huống mất nguồn điện chính. Hệ thống này hoạt động dựa trên sự luân chuyển nhịp nhàng và liên tục giữa nguồn điện lưới và pin dự phòng, đảm bảo không có khoảng thời gian gián đoạn ánh sáng nào cản trở việc sơ tán.
- Trạng thái bình thường: Đèn được đấu nối trực tiếp vào nguồn điện lưới 220 V của công trình. Dòng điện này một phần đi qua biến áp để thắp sáng bóng đèn exit, phần còn lại đi qua mạch sạc để nạp năng lượng cho pin/ắc quy dự phòng.
- Trạng thái mất điện hoặc có cháy: Khi hệ thống điện lưới bị ngắt (do sự cố cháy hoặc do lực lượng PCCC chủ động cắt điện), mạch điều khiển sẽ ngay lập tức phát hiện sự sụt áp. Tụ điện sẽ tự động đóng mạch, chuyển nguồn cung cấp sang pin/ắc quy dự phòng. Lúc này, đèn exit thoát hiểm vẫn tiếp tục sáng liên tục, hướng dẫn dòng người sơ tán. Khi có điện lưới trở lại, mạch sẽ tự động ngắt pin và chuyển về trạng thái sạc như ban đầu.
Các phân loại đèn Exit phổ biến trên thị trường
Tùy thuộc vào kiến trúc công trình, vị trí lắp đặt và yêu cầu thẩm mỹ mà các loại đèn exit được thiết kế đa dạng. Dưới đây là bảng tổng hợp các phân loại phổ biến nhất hiện nay, bao gồm các sản phẩm từ các hãng nổi tiếng như Kentom, Paragon, Roman, Rạng Đông, và Panasonic:
| Phân loại theo thiết kế | Đặc điểm kỹ thuật | Vị trí ứng dụng thực tế |
|---|---|---|
| Đèn Exit 1 mặt | Chỉ hiển thị nội dung, mũi tên chỉ hướng ở một mặt trước của đèn. | Thường là đèn exit gắn tường, lắp đặt ngay trên các cửa ra vào, cửa thoát hiểm cuối cùng dẫn ra ngoài trời hoặc cửa vào buồng thang bộ. |
| Đèn Exit 2 mặt | Hiển thị nội dung đồng nhất ở cả hai mặt trước và sau, cho phép quan sát từ hai phía. | Thường được treo thả trần ở giữa hành lang dài, ngã ba, ngã tư để dòng người di chuyển từ hai hướng ngược nhau đều có thể nhìn thấy mũi tên chỉ dẫn. |
| Phân loại theo hướng chỉ | Không có mũi tên, mũi tên chỉ sang trái, mũi tên chỉ sang phải, mũi tên chỉ hai hướng. | Đặt tương ứng tại các cửa ra, ngã rẽ hoặc điểm giao cắt. |
| Đèn exit cầu thang | Hay còn gọi là đèn thoát hiểm cầu thang. Có thiết kế mũi tên chỉ hướng đi lên hoặc đi xuống rõ ràng. | Gắn tại các chiếu nghỉ trong buồng thang bộ để hướng dẫn luồng người di chuyển đúng hướng ra tầng trệt hoặc tầng lánh nạn. |
| Đèn exit dạ quang | Không sử dụng điện lưới hay pin. Bề mặt phủ chất liệu dạ quang sinh học, tự hấp thụ ánh sáng và tự phát sáng. | Đặc biệt an toàn, rất phù hợp cho các nhà xưởng có môi trường hóa chất, dễ cháy nổ cao nơi hạn chế đi dây điện. |
| Đèn exit chống cháy nổ | Lớp vỏ đúc bằng hợp kim siêu dày, bọc kính cường lực, thiết kế kín khí hoàn toàn để không phát tia lửa điện. | Chuyên dụng, bắt buộc cho hầm mỏ, kho hóa chất, cây xăng, trạm sang chiết gas, khu vực lưu trữ dung môi. |
Tiêu chuẩn và Quy định lắp đặt đèn Exit (Cập nhật Luật PCCC 2024, QCVN 06:2022/BXD, TCVN 3890:2023 và TCVN 13456)
Việc bố trí và lắp đặt đèn chỉ dẫn thoát nạn bắt buộc phải tuân thủ nghiêm ngặt các quy chuẩn, tiêu chuẩn kỹ thuật quốc gia. Một sai sót nhỏ trong vị trí lắp đặt cũng có thể khiến công trình không đủ điều kiện nghiệm thu. Cụ thể, theo Luật Phòng cháy, chữa cháy và cứu nạn, cứu hộ năm 2024, QCVN 06:2022/BXD, TCVN 3890:2023 và tiêu chuẩn TCVN 13456 về thiết kế, lắp đặt phương tiện chiếu sáng sự cố, các chủ đầu tư cần nắm rõ các yêu cầu sau:
Yêu cầu bắt buộc về trang bị trên đường thoát nạn
Việc bố trí đèn chỉ dẫn phải phủ kín mọi lộ trình di chuyển, đảm bảo từ bất kỳ điểm nào con người cũng tìm được hướng ra an toàn.
- Quy chuẩn quy định rõ, tất cả các đường thoát nạn, hành lang trong nhà, sảnh chung, phòng chờ, và buồng thang bộ đều bắt buộc phải được chiếu sáng và có đèn exit lối thoát chỉ dẫn rõ ràng.
- Bất kể là nhà công cộng, trung tâm thương mại hay nhà xưởng công nghiệp, cứ ở những vị trí có cửa chuyển tiếp từ không gian này sang không gian khác trên lộ trình thoát nạn, đều phải có đèn chỉ hướng. Đặc biệt chú trọng tại các ngã rẽ, điểm giao cắt hành lang.
Yêu cầu về nguồn điện và thời gian duy trì
Nguồn điện cung cấp cho đèn Exit phải được thiết kế độc lập, dự phòng rủi ro và đảm bảo thời gian chiếu sáng đủ lâu cho toàn bộ quá trình sơ tán.
- Mọi nguồn điện cấp cho hệ thống đèn chiếu sáng sự cố và đèn chỉ dẫn thoát nạn exit phải được cấp điện ưu tiên từ hai nguồn độc lập. Cụ thể là một nguồn điện lưới thông thường và một nguồn dự phòng (như máy phát điện hoặc pin lưu điện đi kèm thân đèn).
- Khi có sự cố mất điện lưới, thời gian duy trì ánh sáng của đèn (từ nguồn pin dự phòng) theo tiêu chuẩn phải đạt mức tối thiểu là 120 phút (2 giờ đồng hồ). Quãng thời gian này được tính toán là đủ để sơ tán toàn bộ số lượng người tối đa có trong tòa nhà ra vị trí an toàn, ngay cả với những tòa nhà siêu cao tầng.

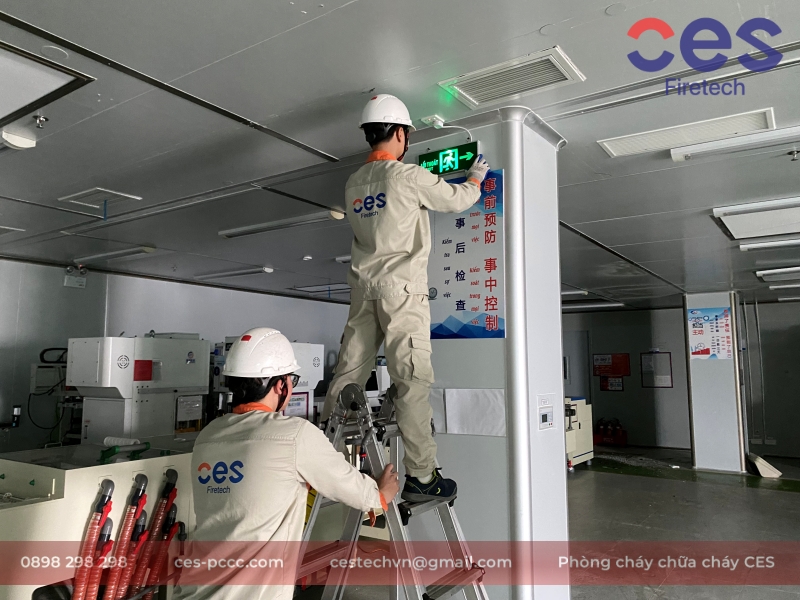

Vị trí lắp đặt và độ cao tiêu chuẩn
Vị trí và độ cao lắp đặt đèn cần được tính toán kỹ lưỡng để tối ưu tầm nhìn, đặc biệt trong tình huống khói mù cản trở quan sát.
- Khoảng cách di chuyển lớn nhất giữa hai đèn thoát hiểm exit liên tiếp trên cùng một trục hành lang phải đảm bảo người bình thường có thể nhìn rõ chữ và mũi tên chỉ hướng. Thông thường, các đèn không được đặt cách nhau quá 30 m đối với hành lang thẳng.
- Về độ cao, đèn thường được lắp đặt ở khoảng cách từ 2 m đến 2,7 m tính từ mặt sàn hoàn thiện đến mép dưới của đèn (đối với đèn gắn trên mí cửa). Đối với đèn treo thả trần, độ cao cũng phải nằm trong khoảng dễ nhìn, tránh bị che khuất bởi trần thạch cao giật cấp hay hệ thống ống gió kỹ thuật.
Quy định về chống gây nhầm lẫn
Tính chính xác của thông tin chỉ dẫn là yếu tố bắt buộc, không được phép có bất kỳ sự sai lệch hay tình trạng đánh lừa thị giác nào.
- Quy chuẩn cực kỳ khắt khe về việc trên đường thoát nạn không được phép bố trí gương soi ở các lối rẽ hoặc cuối hành lang. Ánh sáng từ đèn exit phản chiếu qua gương soi sẽ tạo ra ảo giác quang học, khiến người bị nạn chạy sai hướng vào tường kín, gây mất thời gian và dẫn đến hậu quả nghiêm trọng.
- Đèn exit PCCC phải được đặt ở vị trí thoáng, không bị che lấp bởi các biển quảng cáo trang trí, biển hiệu công ty, cây cảnh hay các vật dụng kiến trúc khác.
Hướng dẫn chọn mua và tiêu chí đánh giá đèn Exit chất lượng
Khi đứng trước quyết định trang bị thiết bị này cho công trình, việc lựa chọn một đơn vị cung cấp thiết bị PCCC uy tín là bước đầu tiên. Các chủ đầu tư và nhà thầu cần đánh giá sản phẩm dựa trên các tiêu chí kỹ thuật cốt lõi sau đây:
- Thời gian sáng dự phòng thực tế: Đây là yếu tố quan trọng nhất. Một chiếc đèn đạt chuẩn phải cam kết duy trì ánh sáng liên tục tối thiểu 120 phút. Khi mua, cần yêu cầu xem tài liệu kỹ thuật, thao tác thử việc ngắt điện đột ngột và xem xét dung lượng pin (thường từ 800 mAh đến 1500 mAh tùy công suất bóng LED).
- Chất lượng vật liệu và cấp bảo vệ (IP): Lớp vỏ nhựa phải là loại nhựa chống cháy chậm, không sinh ra khói độc khi bị nhiệt độ cao nung chảy. Đối với các khu vực tầng hầm ẩm ướt hoặc nhà máy bụi bặm, cần chọn đèn có chỉ số bảo vệ IP cao (ví dụ IP54, IP65) để mạch điện bên trong không bị chập.
- Công nghệ chiếu sáng và độ chói: Chữ “EXIT” hoặc “LỐI RA” phải sắc nét, độ chói vừa đủ để ánh sáng đâm xuyên qua lớp khói đen đặc nhưng tuyệt đối không được gây lóa mắt cho người đang chạy tới. Các loại đèn sử dụng LED tán quang tốt sẽ đáp ứng được yêu cầu này.
- Thương hiệu và chứng nhận kiểm định: Bắt buộc phải chọn các sản phẩm đã được dán tem kiểm định của Cục Cảnh sát PCCC & CNCH. Các thương hiệu đã có bề dày kiểm chứng về độ ổn định như Panasonic, Kentom, Rạng Đông, Paragon… là sự lựa chọn an toàn để đảm bảo công trình được nghiệm thu trơn tru.
- Mạch sạc thông minh: Đèn chất lượng cao phải có bo mạch sạc thông minh, tự động ngắt dòng khi pin đã sạc đầy. Điều này không chỉ giúp kéo dài tuổi thọ của pin lên đến 3-4 năm mà còn loại trừ hoàn toàn nguy cơ chập cháy do phù pin vì sạc nhồi liên tục.
Tổng kết lại, việc lựa chọn đúng loại đèn exit đạt chuẩn không chỉ giúp công trình dễ dàng vượt qua các khâu thẩm duyệt, nghiệm thu mà còn tối ưu hóa chi phí vận hành về lâu dài. Các chủ đầu tư cần ưu tiên chất lượng và các chứng nhận kiểm định hợp lệ thay vì chỉ tập trung vào những biện pháp cắt giảm chi phí thiếu an toàn.

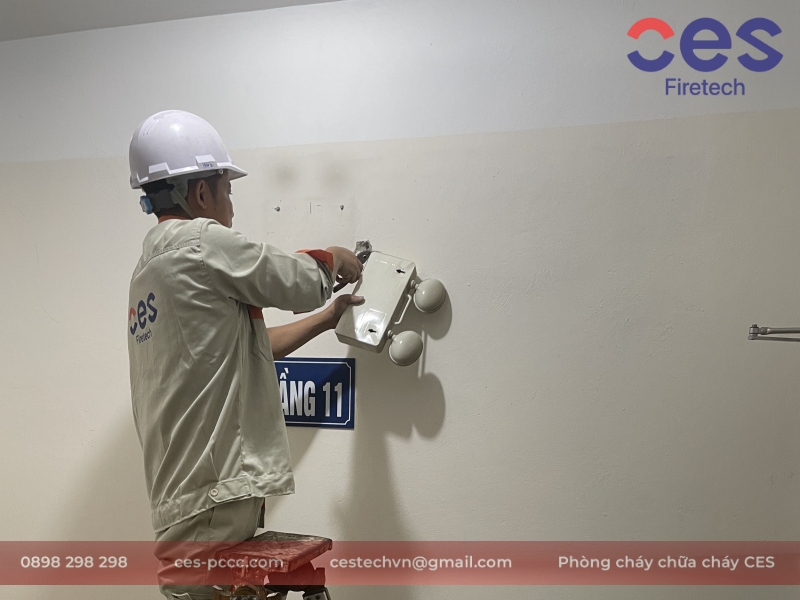

Những lưu ý quan trọng khi sử dụng và bảo dưỡng đèn Exit
Sở hữu một chiếc đèn tốt mới chỉ là bước đầu. Để thiết bị phát huy tác dụng khi có sự cố, việc quản lý, vận hành và tiến hành bảo trì hệ thống đèn Exit định kỳ là vô cùng quan trọng nhằm đảm bảo thiết bị luôn ở trạng thái sẵn sàng hoạt động:
- Tuyệt đối không rút phích cắm điện: Đèn cần được đấu nối trực tiếp vào hệ thống điện lưới và cấp điện liên tục để sạc cho pin dự phòng. Rất nhiều trường hợp ban quản lý vì muốn tiết kiệm điện đã ngắt cầu dao hệ thống đèn sự cố vào ban đêm, khiến lúc xảy ra cháy thực sự thì pin cạn kiệt, đèn không có điện để phát sáng.
- Thực hiện kiểm tra hệ thống đèn Exit sự cố định kỳ: Ít nhất mỗi tháng một lần, bộ phận kỹ thuật tòa nhà phải tiến hành nhấn nút kiểm tra có sẵn trên thân đèn. Việc này giúp mô phỏng tình trạng mất điện để xem bóng LED có sáng bình thường không và dung lượng pin có còn giữ điện hay không. Nếu phát hiện đèn sáng chập chờn hoặc tắt ngay lập tức, cần có biện pháp can thiệp ngay.
- Lập sổ nhật ký theo dõi bảo dưỡng: Mọi hoạt động kiểm tra, thay thế linh kiện hoặc vệ sinh đều phải được ghi chép lại đầy đủ vào sổ nhật ký PCCC của cơ sở. Điều này giúp ban quản lý dễ dàng nắm bắt tình trạng hoạt động, mức độ khấu hao của thiết bị và phục vụ tốt cho công tác thanh tra của cơ quan chức năng.
- Vệ sinh bề mặt và kiểm tra vỏ ngoài: Bụi bẩn bám lâu ngày trên mặt mica sẽ làm giảm đáng kể khả năng truyền sáng và tầm nhìn xa của chữ EXIT, đặc biệt là trong môi trường nhà xưởng. Cần phân công nhân viên lau chùi bằng khăn khô định kỳ. Đồng thời, kiểm tra kỹ lớp vỏ nhựa bảo vệ xem có dấu hiệu nứt vỡ hay giòn ố do nhiệt độ môi trường hay không để kịp thời thay mới phần vỏ.

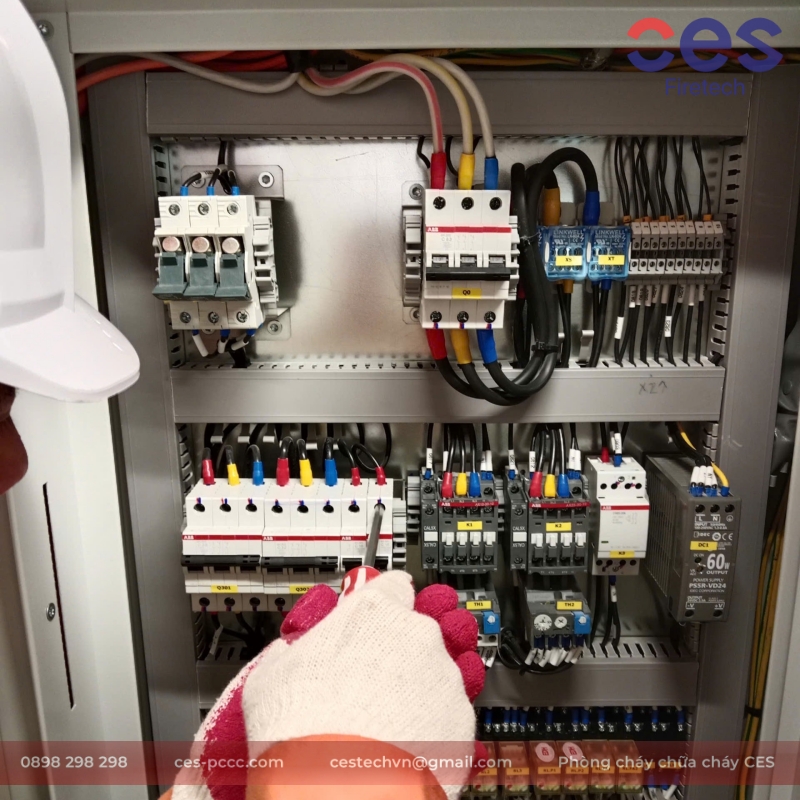

- Kiểm tra hệ thống dây dẫn và các điểm đấu nối: Môi trường ẩm ướt hoặc sự cắn phá của côn trùng, chuột bọ có thể làm hở hệ thống dây điện đấu nối vào đèn. Trong quá trình bảo trì, kỹ thuật viên cần rà soát lại các tiếp điểm điện để đảm bảo không có nguy cơ rò rỉ điện gây chạm chập.
- Theo dõi tuổi thọ và thay thế pin khi đến hạn: Pin sạc (thường là Ni-Cd hoặc Lithium) bên trong đèn có tuổi thọ giới hạn. Thông thường từ 2 đến 3 năm sử dụng, pin sẽ bắt đầu có hiện tượng chai, phồng. Khi kiểm tra thấy ánh sáng yếu hoặc thời gian sáng không đạt chuẩn, cần lập tức mua pin đúng thông số (volt và dung lượng) để thay thế cụm pin, không nhất thiết phải vứt bỏ toàn bộ thân đèn.
- Không tự ý thay đổi vị trí lắp đặt: Vị trí của từng chiếc đèn exit đã được tính toán kỹ lưỡng và phê duyệt trên bản vẽ thẩm duyệt hệ thống PCCC. Do đó, trong quá trình vận hành, người dùng không được tự ý tháo dỡ, di dời đèn sang vị trí khác để phục vụ mục đích trang trí hay sửa chữa kiến trúc mà không có sự đồng ý và tư vấn của chuyên gia thiết kế phòng cháy.
- Bảo trì toàn diện định kỳ: Cần thuê đơn vị chuyên nghiệp kiểm tra, bảo dưỡng toàn diện định kỳ 6 tháng/lần đối với toàn bộ hệ thống chiếu sáng sự cố và chỉ dẫn thoát nạn theo đúng quy định của pháp luật.
Nhìn chung, công tác kiểm tra và bảo trì thiết bị chiếu sáng sự cố cần được thực hiện một cách kỷ luật và bài bản. Sự sát sao trong khâu bảo dưỡng chính là biện pháp an toàn vững chắc nhất, ngăn chặn tình trạng hệ thống bị vô hiệu hóa khi rủi ro ập đến, đảm bảo an toàn tối đa cho mọi người di chuyển bên trong công trình.
Câu hỏi thường gặp
Đèn exit có tốn điện không?
Rất ít. Hiện nay các thiết bị này hầu hết đều sử dụng công nghệ LED tiên tiến với mức công suất cực nhỏ (chỉ dao động từ 2 W đến 5 W). Đèn tiêu thụ một lượng điện năng rất nhỏ để sạc và duy trì cho bình ắc quy/pin bên trong. Do đó, việc đấu nối điện 24/24 hầu như không ảnh hưởng đáng kể đến hóa đơn tiền điện tổng thể của tòa nhà hay doanh nghiệp.
Khi mất điện, đèn exit sáng được bao lâu?
Theo đúng các tiêu chuẩn và quy chuẩn PCCC hiện hành tại Việt Nam, khi nguồn điện lưới chính bị ngắt, pin dự phòng bên trong đèn phải cung cấp đủ năng lượng để đèn phát sáng liên tục, không suy giảm độ sáng trong thời gian tối thiểu là 120 phút (2 giờ đồng hồ). Các dòng sản phẩm cao cấp hoặc sử dụng pin dung lượng lớn hơn có thể duy trì thời gian sáng lên đến 3 hoặc thậm chí 4 giờ.
Bảo trì đèn exit bao lâu một lần?
Về mặt kiểm tra nội bộ, kỹ thuật viên tòa nhà nên kiểm tra định kỳ hàng tháng bằng cách nhấn nút kiểm tra trực tiếp trên đèn. Về mặt bảo trì toàn diện hệ thống theo luật định, các cơ sở kinh doanh, nhà máy cần thuê các đơn vị chuyên nghiệp kiểm tra và bảo dưỡng định kỳ 6 tháng/lần đối với toàn bộ hệ thống chiếu sáng sự cố và chỉ dẫn thoát nạn.
Đèn exit hỏng pin có thay được không hay phải mua mới toàn bộ?
Hoàn toàn có thể thay pin thay vì phải mua mới toàn bộ thiết bị. Mạch điện và vỏ đèn thường rất bền, phần dễ hỏng nhất theo thời gian chính là pin dự phòng. Khi phát hiện đèn không sáng lúc ngắt điện, bạn chỉ cần tháo vỏ, xem thông số pin (ví dụ 3,6 V – 700 mAh) và mua một viên pin tương đương để thay thế vào cụm bo mạch, giúp tiết kiệm chi phí vận hành rất lớn.
Tóm lại, đèn exit hay đèn chỉ dẫn thoát nạn là một hạng mục không thể tách rời và bắt buộc phải có trong hệ thống an toàn phòng cháy. Việc trang bị đúng chủng loại, lắp đặt chuẩn quy định và bảo dưỡng thường xuyên không chỉ giúp công trình tuân thủ các quy định pháp luật hiện hành mà quan trọng hơn hết, nó trao cho những người bên trong một cơ hội sơ tán cao nhất. Đừng để bóng tối và sự hoảng loạn cướp đi cơ hội thoát hiểm, hãy đảm bảo những thiết bị chỉ dẫn này luôn sẵn sàng thắp sáng lối về an toàn.
