Đầu tư vào một công trình xây dựng, dù là nhà máy sản xuất khổng lồ hay một tổ hợp chung cư cao tầng, luôn đòi hỏi nguồn vốn rất lớn. Tuy nhiên, mọi nỗ lực xây dựng có thể phải đối mặt với nguy cơ đình chỉ hoạt động hoặc rủi ro thảm họa nếu hệ thống PCCC không được thiết kế đúng chuẩn ngay từ bước lập bản vẽ. Việc nắm vững tiêu chuẩn thiết kế PCCC mới nhất không chỉ là nghĩa vụ tuân thủ pháp luật mà còn là giải pháp kỹ thuật bắt buộc để bảo vệ an toàn sinh mạng và tài sản vô giá.
Hãy cùng cập nhật những quy định thiết kế PCCC quan trọng nhất hiện nay và tìm hiểu lý do vì sao sự đồng hành của một đơn vị chuyên nghiệp lại mang tính quyết định đối với sự thành bại của dự án.
Tại sao hệ thống PCCC phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia?
Hệ thống phòng cháy chữa cháy không đơn thuần là việc lắp đặt vài đường ống nước hay gắn các đầu báo khói lên trần nhà. Đây là một tổ hợp cơ điện phức tạp, đòi hỏi sự chính xác tuyệt đối. Việc thiết kế sai lệch, chủ quan bỏ qua các tiêu chuẩn an toàn sẽ đẩy dự án vào những tình thế vô cùng nghiêm trọng:
- Rủi ro pháp lý và đình trệ dự án: Nếu không tuân thủ các quy định hiện hành, bản vẽ cơ điện sẽ không thể vượt qua vòng thẩm duyệt thiết kế PCCC từ cơ quan quản lý nhà nước. Điều này đồng nghĩa với việc toàn bộ dự án bị ách tắc, không được cấp phép xây dựng, gây đình trệ tiến độ nghiêm trọng và phá vỡ hoàn toàn kế hoạch kinh doanh của chủ đầu tư.
- Tổn thất tài chính khổng lồ: Ngay cả khi công trình đã hoàn thiện phần thô nhưng hệ thống phòng cháy không đạt chuẩn, dự án sẽ không thể nghiệm thu để đưa vào sử dụng chính thức. Việc công trình phải tạm ngưng hoạt động kéo theo sự lãng phí hàng tỷ đồng chi phí thuê mặt bằng, nhân công duy trì, và đặc biệt là gánh nặng lãi vay ngân hàng đè lên doanh nghiệp mỗi ngày.
- Hiểm họa trực tiếp đến sinh mạng và tài sản: Một hệ thống được thiết kế không đồng bộ, sai nguyên lý sẽ hoạt động vô cùng kém hiệu quả. Hậu quả nhẹ nhất là tình trạng báo cháy giả diễn ra liên tục gây hoang mang, làm gián đoạn sản xuất. Tồi tệ hơn, hệ thống có thể bị lỗi, không thể kích hoạt xả nước hay báo động khi xảy ra hỏa hoạn thực tế, dẫn đến những thiệt hại khôn lường về con người và cơ sở vật chất.
Chính vì tính chất quan trọng này, mọi bản vẽ kiến trúc, kết cấu và cơ điện đều phải tuân thủ chặt chẽ hệ thống tiêu chuẩn kỹ thuật do cơ quan nhà nước ban hành. Sự tuân thủ nghiêm túc ngay từ đầu chính là bước đi vững chắc nhất để chủ đầu tư đảm bảo tiến độ và chất lượng công trình.
Tổng hợp các tiêu chuẩn thiết kế PCCC quan trọng nhất hiện nay
Hệ thống pháp luật về phòng cháy chữa cháy tại Việt Nam đang được cập nhật mạnh mẽ, ngày càng tiệm cận với các tiêu chuẩn an toàn của thế giới. Để xây dựng một tiêu chuẩn thiết kế PCCC cho nhà và công trình đạt chuẩn, chủ đầu tư và đơn vị thiết kế phải kết hợp và thấu hiểu các quy chuẩn, tiêu chuẩn cốt lõi sau đây:
Quy chuẩn QCVN 06:2022/BXD – An toàn cháy cho nhà và công trình
Đây là văn bản pháp lý nền tảng của mọi dự án xây dựng dân dụng và công nghiệp. Quy chuẩn QCVN 06:2022/BXD (kèm theo bản Sửa đổi 1:2023) mang tính bắt buộc cao nhất, tác động trực tiếp vào các yếu tố thiết kế kiến trúc và kết cấu tổng thể:
- Phân loại bậc chịu lửa: Quy chuẩn phân định rõ các giới hạn chịu lửa của vật liệu xây dựng (như cột bê tông, dầm thép, tường ngăn). Mục đích là đảm bảo công trình giữ được tính toàn vẹn kết cấu trong một khoảng thời gian nhất định khi tiếp xúc với nhiệt độ cao, tạo thời gian an toàn cho quá trình thoát hiểm.
- Giải pháp thoát nạn và kiểm soát khói: Quy định chi tiết về số lượng, chiều rộng lối ra thoát nạn, thiết kế buồng thang bộ không nhiễm khói. Hành lang thông gió và hệ thống hút khói sự cố phải được tính toán để đảm bảo khói độc không tích tụ trong lối thoát hiểm.
- Khoảng cách an toàn phòng cháy: Bản sửa đổi 1:2023 cho phép áp dụng các tính toán kỹ thuật để thu hẹp khoảng cách an toàn giữa các nhà xưởng từ 18 mét xuống còn khoảng 6 mét, giúp chủ đầu tư tối ưu hóa quỹ đất mà vẫn đảm bảo ngọn lửa không cháy lan giữa các khối nhà.
Tiêu chuẩn TCVN 3890:2023 – Trang bị, bố trí phương tiện PCCC
Cùng với quy chuẩn 06, TCVN 3890:2023 là quy định bắt buộc về việc trang bị phương tiện chữa cháy để bảo vệ công trình. Tiêu chuẩn này phân loại rõ ràng quy mô, công năng của từng khu vực để đưa ra yêu cầu lắp đặt thiết bị thực tế:
- Quy định các khu vực bắt buộc phải có hệ thống chữa cháy tự động, hệ thống báo cháy hay chỉ cần trang bị bình chữa cháy xách tay.
- Yêu cầu chi tiết số lượng bình chữa cháy theo diện tích, khoảng cách di chuyển tối đa của người sử dụng đến vị trí đặt bình. Đồng thời, quy định dự trữ thêm cơ số bình chữa cháy để thay thế tạm thời trong thời gian bảo dưỡng định kỳ.
- Yêu cầu nghiêm ngặt đối với mạng lưới cấp nước chữa cháy ngoài nhà và họng nước vách tường, đặc biệt tại các công trình cao tầng phải duy trì áp lực nước thường trực, đảm bảo nước phun ra ngay khi mở van.

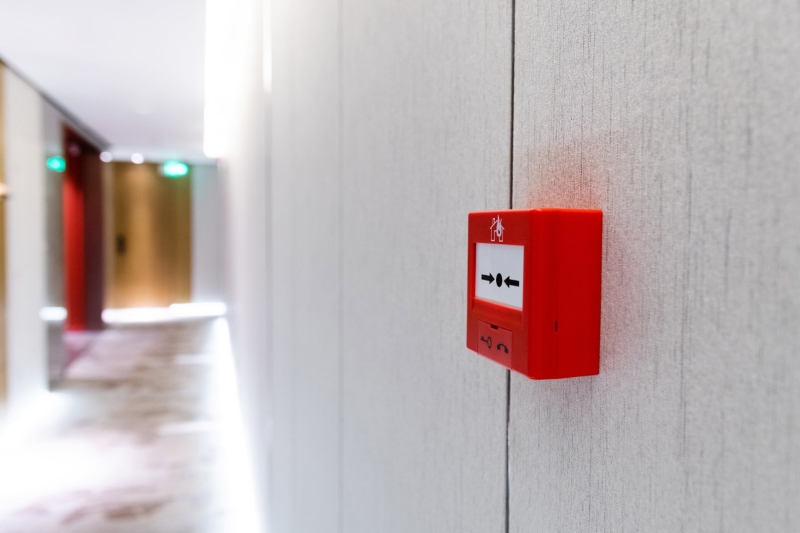

Tiêu chuẩn TCVN 5738:2021 – Hệ thống báo cháy tự động
Hệ thống báo cháy tự động có nhiệm vụ phát hiện sự cố cho toàn bộ công trình, và TCVN 5738:2021 là tiêu chuẩn quy định chi tiết về độ nhạy và tính chính xác của hệ thống này. Việc thiết kế hệ thống báo cháy tự động phải tuân thủ để đảm bảo khả năng phát hiện tín hiệu khói, lửa ở giai đoạn sớm nhất:
- Quy định cụ thể về diện tích bảo vệ tối đa của từng loại đầu báo khói, đầu báo nhiệt dựa trên chiều cao trần nhà và độ nghiêng của mái.
- Yêu cầu phân chia khu vực báo cháy rõ ràng để tủ điều khiển trung tâm có thể xác định chính xác vị trí đang xảy ra sự cố.
- Hệ thống dây cáp tín hiệu phải sử dụng loại cáp chống cháy, chịu nhiệt tốt, có khả năng chống nhiễu điện từ để truyền tải thông tin báo động đến các thiết bị cảnh báo âm thanh, ánh sáng một cách liên tục.
Tiêu chuẩn TCVN 7336:2021 – Hệ thống chữa cháy tự động bằng nước, bọt
Khi hệ thống báo cháy tự động phát tín hiệu, hệ thống chữa cháy tự động sẽ trực tiếp thực hiện nhiệm vụ dập lửa. Tiêu chuẩn TCVN 7336:2021 quy định các thông số kỹ thuật để kỹ sư cơ điện thiết kế mạng lưới đường ống:
- Tính toán định mức cường độ xả nước tối thiểu, diện tích bao phủ và thời gian phun nước duy trì liên tục của từng cụm đầu phun chữa cháy tự động.
- Lựa chọn công suất máy bơm chữa cháy và thiết kế dung tích bể chứa nước ngầm sao cho đảm bảo đủ lượng nước dập tắt đám cháy lớn nhất được dự báo.
- Đối với các khu vực lưu trữ chất lỏng dễ cháy, trạm biến áp, kỹ sư phải áp dụng các hệ thống chữa cháy bằng bọt phân lớp (foam), tạo ra lớp bọt dày đặc bao phủ bề mặt để cách ly chất cháy với oxy.
Luật PCCC mới nhất và các văn bản hướng dẫn thi hành
Bên cạnh các tiêu chuẩn kỹ thuật cốt lõi, chủ đầu tư và đơn vị thiết kế cần bám sát Luật PCCC hiện hành cùng các văn bản hướng dẫn (đặc biệt là Nghị định 50/2024/NĐ-CP sửa đổi Nghị định 136/2020/NĐ-CP) để hiểu rõ trách nhiệm pháp lý:
- Trách nhiệm người đứng đầu cơ sở: Quy định rõ nghĩa vụ duy trì điều kiện an toàn phòng cháy trong suốt quá trình hoạt động, tổ chức huấn luyện thường xuyên và tuân thủ quy định mua bảo hiểm cháy nổ bắt buộc.
- Hội nhập tiêu chuẩn quốc tế: Các văn bản mới đã linh hoạt hơn, cho phép áp dụng trực tiếp một số tiêu chuẩn phòng cháy chữa cháy quốc tế uy tín vào các công trình xây dựng tại Việt Nam.
- Đơn giản hóa thủ tục thẩm duyệt: Nghị định 50/2024/NĐ-CP đã có những sửa đổi giúp tháo gỡ điểm nghẽn trong cấp phép, phân cấp rõ ràng trách nhiệm thẩm duyệt, tạo điều kiện thuận lợi hơn cho doanh nghiệp.
Lưu ý khi thiết kế PCCC cho các loại hình công trình đặc thù
Mỗi loại hình kiến trúc mang những đặc thù riêng biệt về công năng sử dụng, mật độ người tập trung và khối lượng chất cháy. Việc áp dụng rập khuôn một hệ thống từ công trình này sang công trình khác là sai lầm kỹ thuật nghiêm trọng. Một giải pháp an toàn đòi hỏi các kỹ sư phải khảo sát và đánh giá chi tiết để đưa ra phương án thiết kế chuyên biệt.
Dưới đây là các yêu cầu thiết kế kỹ thuật cho từng nhóm công trình cụ thể:

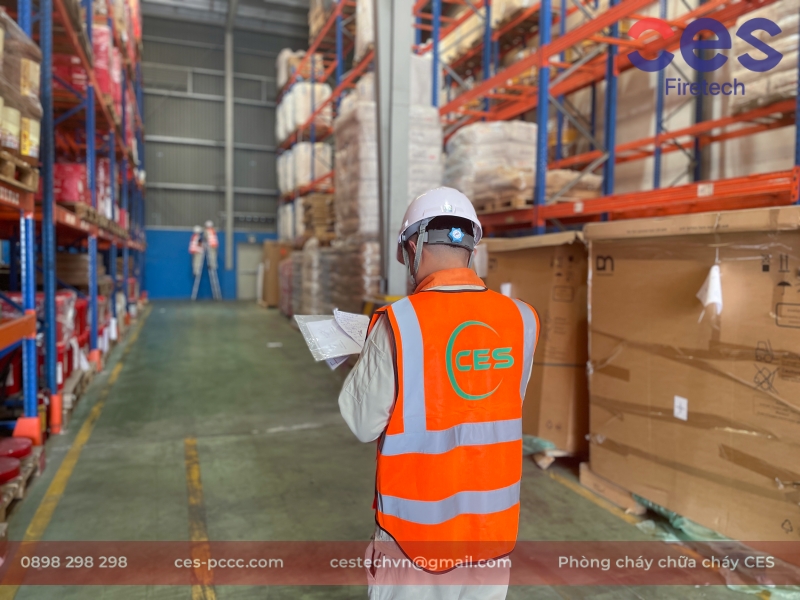

Nhà máy, kho xưởng – Không gian rộng lớn và tải trọng chất cháy cao
Vấn đề khó khăn nhất tại các nhà máy sản xuất là diện tích xây dựng lớn và lưu trữ nhiều loại vật liệu dễ cháy. Việc thiết kế phải tuân thủ các quy định về sức chứa và giới hạn diện tích ngăn cháy. Một giải pháp PCCC nhà xưởng đạt tiêu chuẩn đòi hỏi đáp ứng các yếu tố kỹ thuật sau:
- Diện tích khoang cháy: Theo quy định, diện tích tối đa của một khoang cháy đối với nhà xưởng (bậc chịu lửa I, II) không có hệ thống chữa cháy tự động thường giới hạn ở 2.200 m², nhưng nếu trang bị đầy đủ hệ thống Sprinkler, diện tích này có thể được phép mở rộng lên 4.400 m².
- Chiều rộng lối thoát nạn: Cửa thoát nạn đi ra bên ngoài phải rộng tối thiểu 1,2 mét đối với các phân xưởng có hơn 50 công nhân làm việc cùng lúc.
- Hệ thống chữa cháy chuyên sâu: Đối với nhà kho có hệ thống giá kệ lưu trữ cao trên 5,5 mét, mạng lưới đầu phun nước bắt buộc phải được lắp đặt bên trong từng tầng giá kệ, kết hợp cụm trạm bơm có lưu lượng xả đạt đến hàng trăm lít/giây.
Chung cư, tòa nhà – Bài toán thoát hiểm an toàn ở khu vực đông dân cư
Tại các công trình cao tầng, nơi có mật độ người ở cao, nguy cơ ngạt khói luôn nghiêm trọng hơn việc bỏng do nhiệt. Để kiến tạo một giải pháp PCCC tòa nhà hiệu quả, thiết kế cần bám sát các chỉ số thông gió và thoát nạn sau:
- Hệ thống buồng thang không nhiễm khói: Tòa nhà cao trên 28 mét bắt buộc phải thiết kế buồng thang bộ thoát nạn loại N1 (lối vào đi qua khoảng không hở ngoài trời) hoặc N2, N3 có trang bị quạt tăng áp tạo áp suất dương, duy trì ổn định ở mức 20 Pa đến 50 Pa để ngăn khói xâm nhập.
- Khoảng cách di chuyển an toàn: Chiều dài quãng đường từ cửa căn hộ xa nhất đến buồng thang thoát nạn không vượt quá 40 mét (nếu hành lang nằm giữa hai buồng thang) hoặc tối đa 25 mét (nếu là hành lang cụt).
- Cửa chống cháy khắt khe: Các cửa đi mở vào buồng thang bộ thoát hiểm phải đạt giới hạn chịu lửa tối thiểu EI 30 (đảm bảo tính toàn vẹn kết cấu và cách nhiệt trong vòng 30 phút).
Khách sạn – Cân bằng giữa tiêu chuẩn an toàn và tính thẩm mỹ kiến trúc
Thiết kế PCCC cho khách sạn phải giải quyết được yêu cầu tuân thủ tiêu chuẩn an toàn khắt khe mà không phá vỡ thiết kế kiến trúc nội thất tổng thể. Một giải pháp PCCC khách sạn toàn diện bao gồm:
- Chiều rộng hành lang thoát nạn: Hành lang của khu vực lưu trú phải đảm bảo kích thước thông thủy rộng tối thiểu 1,4 mét (với khu vực có dưới 50 người thoát nạn) hoặc 1,6 mét.
- Báo cháy trung tâm có độ trễ: Hệ thống điều khiển báo cháy thường được thiết lập tính năng tạo độ trễ từ 1 đến 3 phút kể từ khi nhận tín hiệu cục bộ. Thời gian này cho phép nhân viên trực đi kiểm tra thực tế, tránh trường hợp còi báo động kích hoạt do lỗi kỹ thuật gây hoảng loạn cho khách lưu trú.
- Hệ thống chữa cháy vách tường: Tủ chữa cháy vách tường phải được bố trí sao cho mọi điểm trong khách sạn đều nằm trong phạm vi bảo vệ của ít nhất một tia nước, với lưu lượng xả tối thiểu 2,5 lít/giây.
Bệnh viện – Tiêu chuẩn sơ tán an toàn cho người bệnh và bảo vệ thiết bị y tế
Bệnh viện là công trình có yêu cầu sơ tán đặc biệt vì đa số bệnh nhân có khả năng tự di chuyển kém. Do đó, giải pháp PCCC bệnh viện đòi hỏi kiến trúc sư phải tính toán các thông số bổ sung:
- Khoang lánh nạn tại chỗ: Tại các bệnh viện cao tầng, bắt buộc thiết kế khu vực khoang lánh nạn với định mức diện tích tối thiểu 2,8 m²/người (áp dụng cho bệnh nhân phải dùng cáng y tế) để tập kết an toàn trong lúc chờ lực lượng cứu hộ.
- Kích thước cửa thoát hiểm: Chiều rộng thông thủy của cửa ra vào phòng bệnh và dọc theo các tuyến thoát nạn phải từ 1,2 mét trở lên để đảm bảo cáng y tế có thể đẩy qua dễ dàng.
- Phòng nổ hệ thống khí y tế: Khu vực đặt bình oxy y tế trung tâm phải được xây dựng tách biệt bằng tường ngăn cháy đạt giới hạn chịu lửa REI 150 và phải lắp đặt hệ thống cảm biến đo nồng độ rò rỉ khí nghiêm ngặt.
Trường học – Thiết kế hệ thống thoát hiểm phù hợp với thể trạng học sinh
Học sinh, đặc biệt ở cấp mầm non và tiểu học, chưa có đủ nhận thức xử lý sự cố. Thiết kế PCCC cho trường học phải tính toán phù hợp với thể trạng thực tế của trẻ em:
- Kích thước lối đi và cầu thang: Hành lang thoát nạn của khối phòng học bắt buộc rộng tối thiểu 1,8 mét. Cầu thang bộ thoát hiểm có độ dốc giới hạn lớn nhất là 1:1,5 để học sinh di chuyển nhanh, giảm thiểu nguy cơ vấp ngã.
- Quy hoạch tầng cao phân tán: Theo quy định, khối phòng học cho trẻ mầm non thường chỉ được bố trí ở các tầng thấp (từ tầng 1 đến tầng 3) để thời gian di chuyển ra khỏi tòa nhà là ngắn nhất. Cửa phòng học yêu cầu rộng thông thủy ít nhất 0,9 mét.
- Hệ thống cảnh báo âm thanh: Còi báo cháy cần đạt cường độ âm thanh tiêu chuẩn (từ 75 dBA), nhưng hệ thống âm thanh thông báo phải sử dụng hướng dẫn sơ tán bằng giọng nói rõ ràng, điều tiết âm lượng vừa đủ để không làm học sinh sợ hãi quá mức.

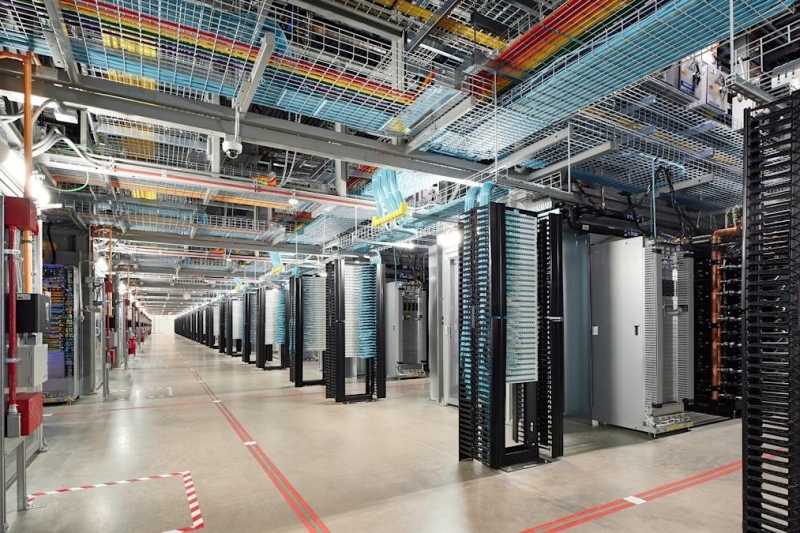

Trung tâm dữ liệu – Bảo vệ thiết bị điện tử giá trị cao trước thiệt hại do nước
Đối với các trung tâm dữ liệu, kho lưu trữ tài liệu quan trọng, nước là yếu tố có thể gây hỏng hóc hoàn toàn cho máy móc và máy chủ. Tại đây, bắt buộc phải thiết kế hệ thống chữa cháy bằng khí sạch:
- Nồng độ và thời gian xả khí: Khi sử dụng thiết bị chữa cháy khí FM200, nồng độ khí thiết kế phải duy trì khoảng 7% thể tích phòng. Hệ thống phải xả toàn bộ lượng khí này để bao phủ không gian trong thời gian tối đa 10 giây.
- Yêu cầu về độ kín gian phòng: Khu vực phòng máy chủ phải được bịt kín các khe hở để đảm bảo sau khi xả, nồng độ khí chữa cháy giữ được bên trong gian phòng tối thiểu 10 phút, ngăn cản sự cố bùng phát lại.
- Hệ thống báo cháy siêu nhạy: Không dùng đầu báo điểm thông thường, các phòng máy chủ thường được trang bị hệ thống báo cháy hút khói có khả năng phân tích các hạt khói cực nhỏ phát sinh do hiện tượng quá nhiệt của vỏ cáp điện trước khi xuất hiện ngọn lửa hở.
CES – Đơn vị tư vấn thiết kế và thi công PCCC trọn gói uy tín hàng đầu
Đứng trước hệ thống các quy định pháp luật và yêu cầu kỹ thuật chuyên ngành khắt khe, chủ đầu tư cần sự đồng hành của một đối tác có đủ năng lực chuyên môn và kinh nghiệm thực tiễn. Công ty TNHH Kỹ Thuật Thương Mại CES tự hào là đơn vị uy tín, chuyên cung cấp các dịch vụ từ tư vấn thiết kế PCCC, thi công đến bảo trì hệ thống. Chúng tôi cam kết chất lượng các sản phẩm và dịch vụ luôn tuân thủ đầy đủ quy định quốc gia về an toàn phòng cháy chữa cháy.
- Khảo sát và tư vấn đúng luật: Đội ngũ kỹ sư tại CES am hiểu chi tiết các tiêu chuẩn, nghị định hiện hành. Chúng tôi hỗ trợ chủ đầu tư lên phương án thiết kế tối ưu chi phí vật tư và diện tích xây dựng mà vẫn đáp ứng điều kiện để hồ sơ thiết kế được cơ quan chức năng thẩm duyệt thuận lợi.
- Kinh nghiệm thi công thực tế: CES đã và đang triển khai nhiều dự án hệ thống PCCC cho các nhà máy công nghiệp, kho bãi và công trình dân dụng cao tầng trên toàn quốc. Đội ngũ thi công nắm vững kỹ thuật lắp đặt đường ống, kéo cáp, hàn đấu nối, đảm bảo chất lượng kỹ thuật tại công trường.
- Năng lực thiết kế chuẩn quốc tế: Đối với các dự án yêu cầu tiêu chuẩn cao, chúng tôi có khả năng cung cấp bản thiết kế kết hợp giữa quy chuẩn Việt Nam và tiêu chuẩn quốc tế, phù hợp với tiêu chí của các nhà đầu tư nước ngoài.
- Giải pháp cung cấp và thi công trọn gói: CES cung cấp vật tư chuyên dụng như máy bơm, đường ống, cáp điện, tủ trung tâm và đầu báo từ các nhà sản xuất thiết bị uy tín, đi kèm dịch vụ lắp đặt hoàn thiện, đảm bảo tính đồng bộ của toàn hệ thống.

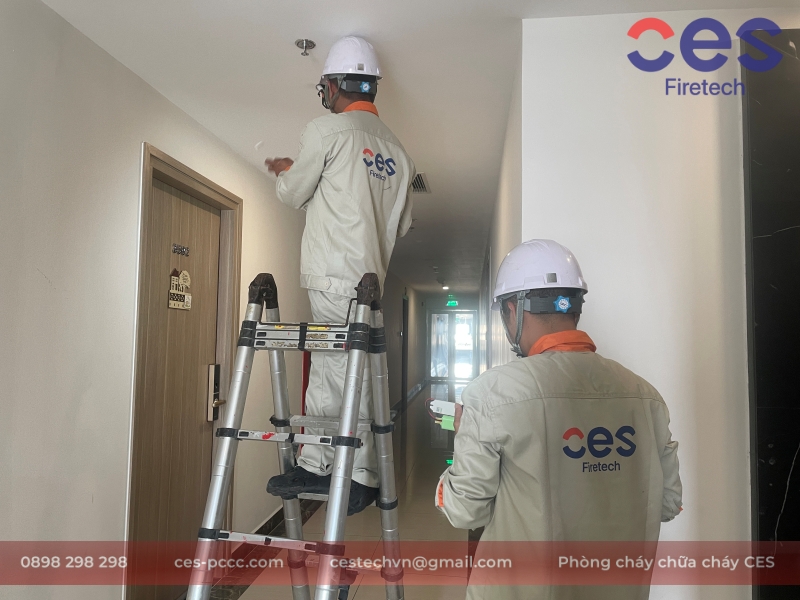

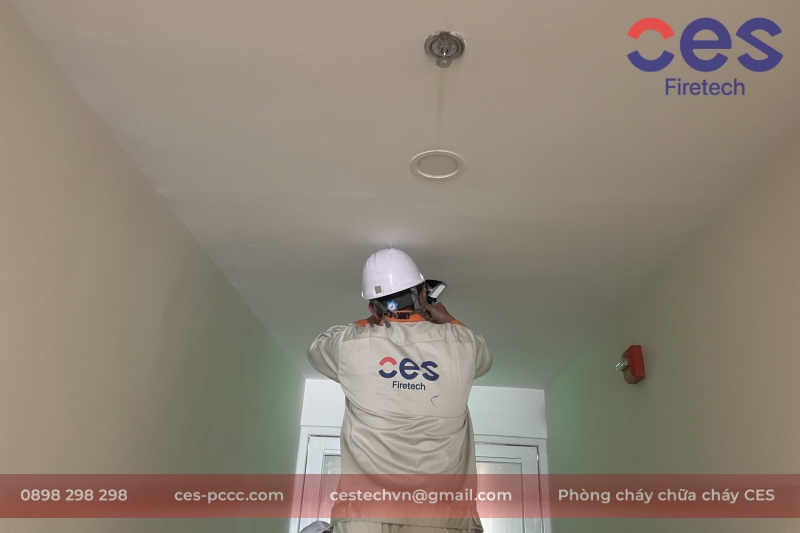

- Dịch vụ bảo trì, bảo dưỡng: Chúng tôi thực hiện các quy trình kiểm tra áp lực bơm, đo điện trở cáp, vệ sinh thiết bị định kỳ nhằm duy trì hệ thống cảnh báo và chữa cháy của công trình luôn ở trạng thái sẵn sàng hoạt động hiệu quả nhất.
Khi quý doanh nghiệp có nhu cầu triển khai hệ thống mới hoặc cải tạo công trình hiện hữu, hãy lựa chọn đơn vị thi công lắp đặt PCCC đủ năng lực. Đội ngũ kỹ sư của CES sẵn sàng khảo sát, đánh giá kỹ thuật và đưa ra các phương án phù hợp, đảm bảo an toàn cao nhất cho công trình của bạn.
Câu hỏi thường gặp về tiêu chuẩn thiết kế PCCC
Hồ sơ đề nghị thẩm duyệt thiết kế PCCC bao gồm những gì? Hồ sơ pháp lý cơ bản bao gồm: văn bản đề nghị thẩm duyệt, giấy chứng nhận quyền sử dụng đất, quyết định phê duyệt chủ trương đầu tư, bản vẽ thiết kế cơ sở hoặc bản vẽ thi công thể hiện rõ giải pháp kiến trúc, lối thoát nạn và hệ thống cơ điện PCCC, kèm theo bản thuyết minh tính toán chi tiết.
Quy chuẩn QCVN 06:2022/BXD quy định như thế nào về bậc chịu lửa và lối thoát nạn? Quy chuẩn phân loại công trình theo các bậc chịu lửa (từ I đến V) nhằm ấn định khả năng chịu nhiệt của kết cấu (thép, bê tông). Lối thoát nạn phải là đường đi liên tục, dẫn trực tiếp ra bên ngoài tòa nhà hoặc vùng an toàn, không có vật cản và phải có giải pháp ngăn khói xâm nhập.
Hệ thống chữa cháy khí phù hợp với loại công trình nào? Hệ thống chữa cháy khí (như FM200, Novec 1230, IG-100) được áp dụng riêng cho các không gian đặt thiết bị nhạy cảm với nước và có giá trị cao như: phòng máy chủ, trung tâm điều khiển điện, kho lưu trữ hồ sơ, hoặc phòng chứa máy móc y tế đắt tiền.
Thời gian nghiệm thu hệ thống PCCC thực tế là bao lâu? Sau khi hoàn thiện lắp đặt và chạy thử hệ thống, chủ đầu tư hoặc nhà thầu nộp hồ sơ xin nghiệm thu. Theo quy định, cơ quan Cảnh sát PCCC sẽ tiến hành kiểm tra thực tế và trả kết quả trong thời gian khoảng 10 đến 15 ngày làm việc nếu hệ thống đạt yêu cầu.
Công tác phòng cháy chữa cháy đòi hỏi sự chính xác tuyệt đối trong khâu kỹ thuật và tuân thủ nghiêm ngặt về mặt pháp luật. Việc áp dụng đúng các tiêu chuẩn thiết kế PCCC chính là nền tảng để xây dựng một môi trường an toàn, giúp công trình được cấp phép và đưa vào hoạt động thuận lợi. Một hệ thống cơ điện đạt chuẩn, hoạt động chính xác không chỉ giúp doanh nghiệp hạn chế các chế tài pháp lý, mà quan trọng hơn cả, đó là hệ thống bảo vệ kiên cố, giữ an toàn trọn vẹn cho con người và tài sản trước nguy cơ của hỏa hoạn.
