Trong những khoảnh khắc sinh tử khi hỏa hoạn vừa bùng phát, thời gian được tính bằng giây. Chỉ một tia lửa nhỏ cũng đủ thiêu rụi thành quả lao động của hàng chục năm và đe dọa trực tiếp đến tính mạng con người. Chính lúc này, sự hiện diện của hệ thống chữa cháy vách tường với các thiết bị chữa cháy tại chỗ trở thành phương án cứu nạn quan trọng nhất. Bài viết dưới đây sẽ giúp bạn tìm hiểu chi tiết cấu tạo, nguyên lý hoạt động cũng như các tiêu chuẩn pháp lý bắt buộc đối với hệ thống này.
Hệ thống chữa cháy vách tường là gì?
Để trả lời cho câu hỏi hệ thống chữa cháy vách tường là gì hay chữa cháy vách tường là gì, chúng ta có thể hiểu đơn giản đây là một mạng lưới cấp nước chuyên dụng được lắp đặt cố định bên trong các công trình. Hệ thống này bao gồm các trạm bơm, đường ống dẫn nước và các hộp chữa cháy được gắn trực tiếp lên các vách tường, hành lang hoặc lân cận khu vực cầu thang thoát nạn.
Được thiết kế để dập tắt đám cháy ngay từ khi mới hình thành, mạng lưới chữa cháy vách tường cho phép những người có mặt tại hiện trường (cư dân, nhân viên văn phòng, công nhân nhà máy) có thể chủ động kéo vòi, mở van và phun nước trực tiếp vào gốc lửa trước khi lực lượng cảnh sát PCCC chuyên nghiệp tiếp cận.
Cấu tạo chi tiết của hệ thống chữa cháy vách tường
Một hệ thống hoàn chỉnh không chỉ đơn thuần là đường ống dẫn nước mà là sự kết hợp chặt chẽ của nhiều cụm chi tiết kỹ thuật số lượng lớn, đòi hỏi độ chính xác và tính đồng bộ cao.

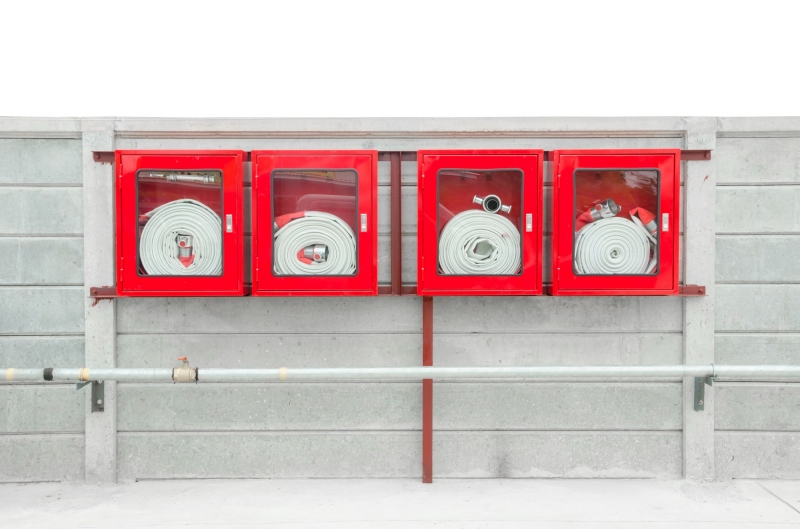

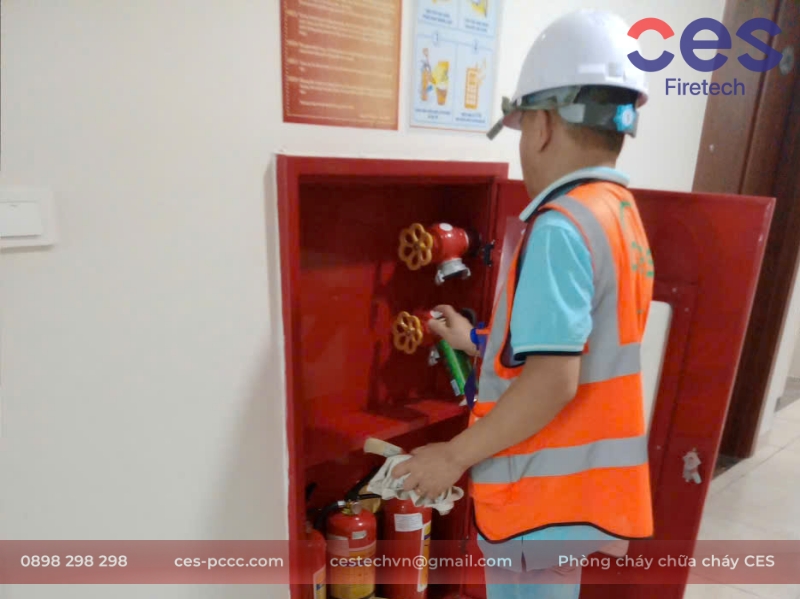

Tủ đựng thiết bị chữa cháy
Hay còn gọi là hộp PCCC, đây là lớp vỏ bọc bảo vệ toàn bộ vật tư bên trong. Tủ thường được làm từ tôn sơn tĩnh điện màu đỏ đặc trưng để dễ nhận diện, mặt trước có lắp kính trong suốt. Kích thước tủ được tính toán kỹ lưỡng để chứa gọn gàng cuộn vòi, lăng phun và van góc.
Đồng thời, bên cạnh các thiết bị dẫn nước, trong nhiều thiết kế tủ PCCC hiện đại còn được bố trí thêm các bình chữa cháy. Sự kết hợp này giúp người sử dụng có thêm phương án dập lửa linh hoạt đối với các đám cháy nhỏ, cháy thiết bị điện trước khi cần phải dùng đến hệ thống vòi phun nước áp lực cao.

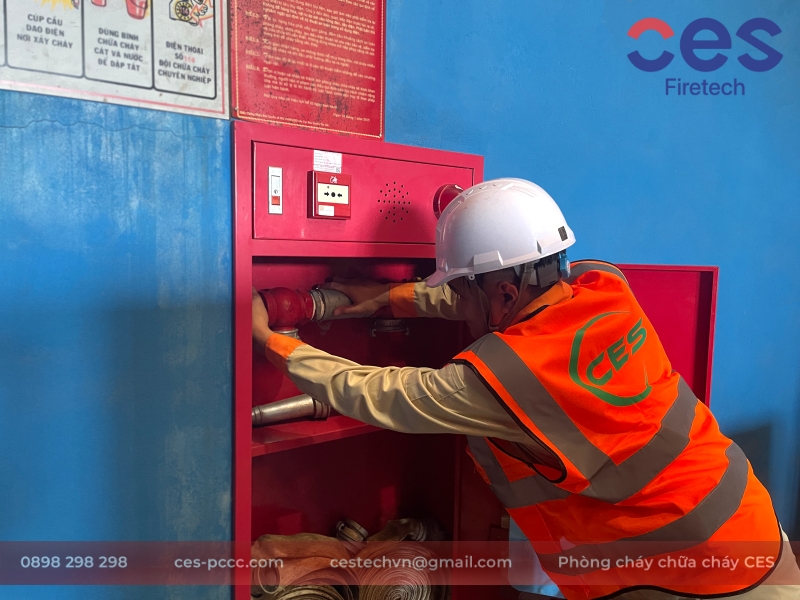

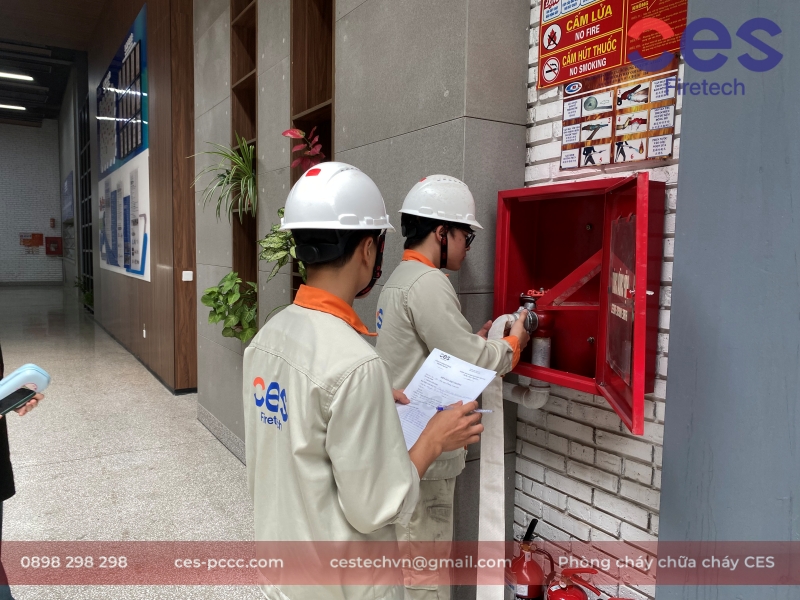

Van góc, cuộn vòi và lăng phun chữa cháy
Đây chính là các cấu kiện tạo nên một họng nước chữa cháy vách tường (hay họng chữa cháy vách tường) hoàn chỉnh:
- Van góc: Là thiết bị nối trực tiếp với đường ống cấp nước có áp lực. Khi mở van, nước sẽ được giải phóng.

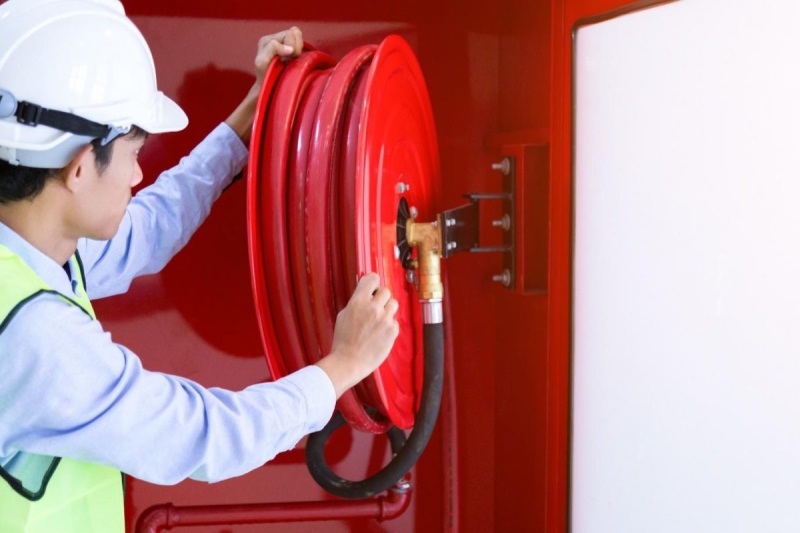

- Cuộn vòi chữa cháy: Thường được làm từ chất liệu bạt chịu áp lực cao, chiều dài phổ biến từ hai mươi đến ba mươi mét. Vòi có chức năng dẫn truyền dòng nước từ van góc đến sát vị trí đám cháy.
- Lăng phun: Lắp ở đầu ra của cuộn vòi, có tác dụng hội tụ dòng chảy, gia tăng áp suất để tạo ra tia nước đặc, vươn xa và phun mạnh vào gốc lửa.
Để đảm bảo hiệu quả phun dập lửa và độ bền bỉ trong môi trường khắc nghiệt, các vật tư này bắt buộc phải sử dụng các sản phẩm có đầy đủ giấy chứng nhận nguồn gốc xuất xứ và đạt chuẩn kiểm định của Cục Cảnh sát PCCC Việt Nam.

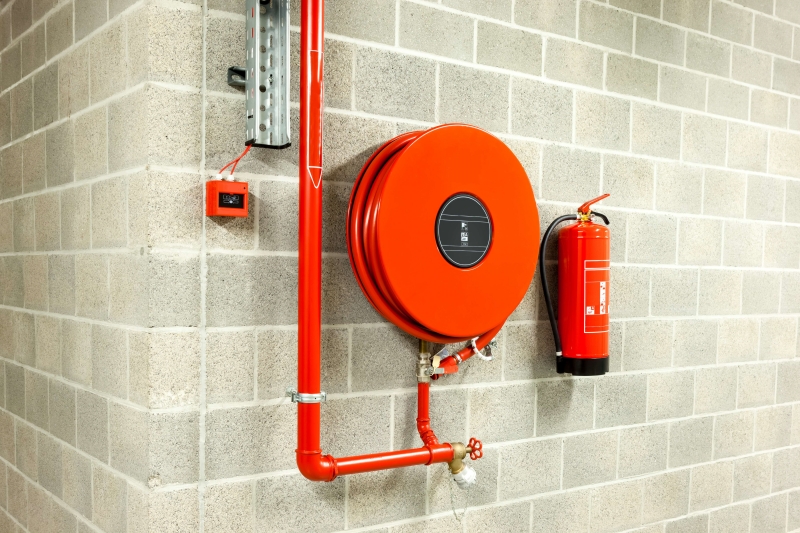

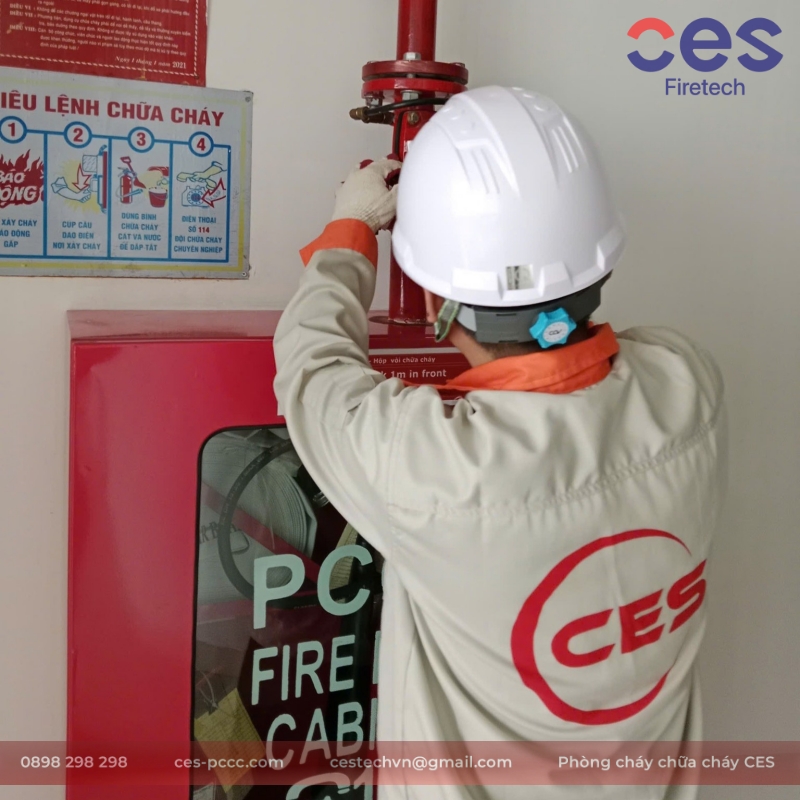

Hệ thống đường ống cấp nước chữa cháy
Đóng vai trò như mạng lưới dẫn truyền trải dài khắp công trình, hệ thống đường ống cấp nước làm nhiệm vụ luân chuyển dòng nước áp lực cao từ trạm bơm trung tâm đến từng họng chữa cháy. Vật liệu chủ đạo thường được sử dụng là các loại ống thép mạ kẽm chất lượng cao, có khả năng chống ăn mòn và chịu được áp lực nước lớn. Tùy thuộc vào quy mô và đặc thù của từng tòa nhà, mạng lưới đường ống này sẽ được các kỹ sư tính toán thiết kế theo dạng mạch vòng (khép kín, đảm bảo cấp nước liên tục từ hai phía) hoặc mạch cụt (nhánh rẽ, phù hợp với không gian nhỏ).
Đặc biệt, để chịu được sự gia tăng áp lực đột ngột khi máy bơm đồng loạt khởi động, các điểm nối ống không chỉ được hàn kín tĩnh điện mà còn sử dụng các cùm nối rãnh chuyên dụng, bọc gioăng cao su chống rò rỉ. Toàn bộ hệ thống đường ống này cũng được sơn màu đỏ tiêu chuẩn để dễ dàng phân biệt với đường ống sinh hoạt hay ống luồn dây điện, đồng thời thường xuyên được kiểm tra độ kín qua các khâu thử áp suất cao trước khi đưa vào vận hành thực tế.

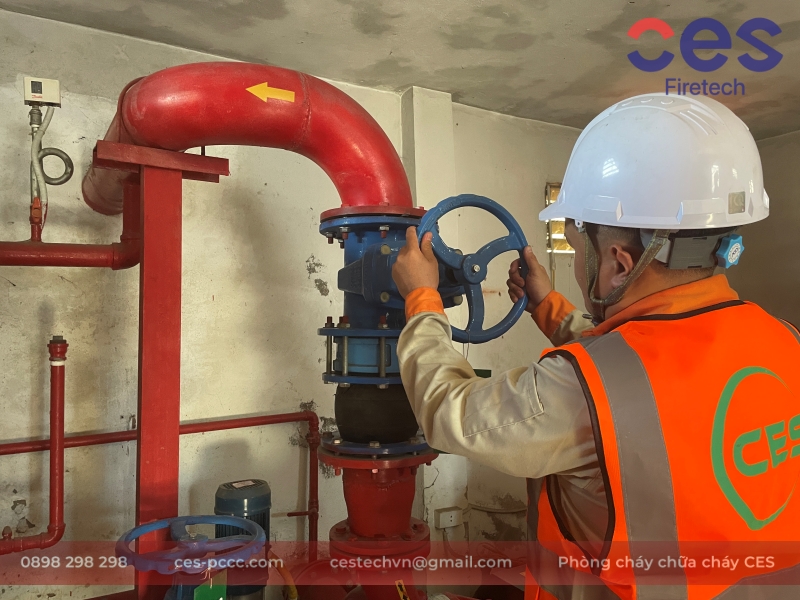

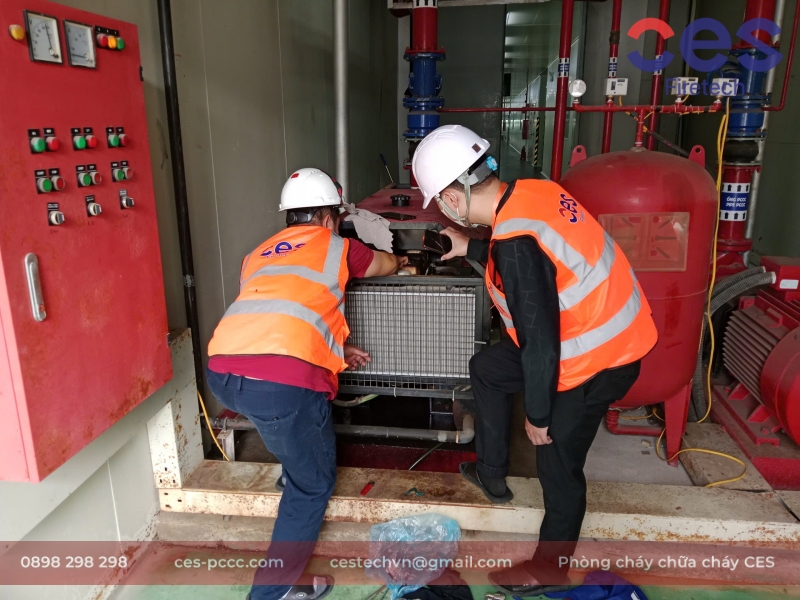

Cụm máy bơm chữa cháy trung tâm
Đây được xem là bộ phận cung cấp động lực cho toàn bộ mạng lưới phòng cháy. Một trạm bơm tiêu chuẩn thường bao gồm ba thành phần cốt lõi: bơm điện chính phụ trách cung cấp lưu lượng nước lớn, bơm dự phòng chạy bằng nhiên liệu diesel để đảm bảo hoạt động ngay cả khi toàn bộ công trình bị ngắt điện lưới, và một bơm bù áp công suất nhỏ nhằm duy trì áp suất ổn định trong đường ống. Cụm bơm này phải hoạt động đồng bộ với hệ thống điều khiển tự động để phản ứng ngay lập tức khi có sự cố.
Nguyên lý hoạt động của hệ thống chữa cháy vách tường
Sự nhạy bén, tự động hóa và khả năng phản ứng tức thời là yêu cầu bắt buộc trong nguyên lý vận hành của mạng lưới cấp nước chữa cháy này. Quá trình vận hành được chia thành ba trạng thái rõ rệt:
Trạng thái thường trực: Toàn bộ đường ống luôn được nạp đầy nước. Trong quá trình chờ, hệ thống có thể xảy ra tình trạng rò rỉ rất nhỏ qua các khớp nối hoặc van. Lúc này, công tắc áp lực sẽ cảm biến được sự sụt giảm áp suất nhẹ và tự động kích hoạt máy bơm bù áp hoạt động. Bơm bù áp chỉ chạy trong khoảng thời gian ngắn để bơm thêm nước, giữ cho áp suất hệ thống luôn ở ngưỡng tiêu chuẩn thiết kế.
Trạng thái kích hoạt sự cố: Khi có hỏa hoạn, người sử dụng chạy đến tủ PCCC và mở van góc. Lượng nước thoát ra lớn qua vòi phun khiến áp suất trong toàn bộ hệ thống đường ống sụt giảm nhanh và mạnh mẽ. Lập tức, công tắc áp lực truyền tín hiệu khẩn cấp về tủ điều khiển trung tâm.
Tủ điều khiển sẽ ra lệnh kích hoạt máy bơm chữa cháy điện chính chạy hết công suất. Trong trường hợp hệ thống điện của tòa nhà bị ngắt để an toàn, tủ điều khiển sẽ tự động nhận diện và khởi động khối động cơ diesel của máy bơm dự phòng. Dòng nước được hút từ bể ngầm, đẩy lên các tầng với lưu lượng lớn không gián đoạn để dập tắt hỏa hoạn.
Trạng thái phục hồi: Sau khi đám cháy được khống chế, người vận hành sẽ đóng van góc lại, tiến hành ngắt máy bơm trực tiếp tại tủ điều khiển trung tâm. Sau đó, hệ thống sẽ được bơm đầy nước, đặt tủ điều khiển về chế độ tự động để quay trở lại trạng thái thường trực ban đầu.
Tiêu chuẩn thiết kế và lắp đặt hệ thống
Thi công PCCC đòi hỏi sự chính xác tuyệt đối về mặt kỹ thuật. Tất cả các thông số đều phải tuân thủ nghiêm ngặt tiêu chuẩn chữa cháy vách tường do cơ quan quản lý nhà nước ban hành. Sự tuân thủ này vừa là điều kiện bắt buộc để nghiệm thu, vừa là cơ sở đảm bảo hệ thống hoạt động hiệu quả khi có hỏa hoạn.
Các công trình nào bắt buộc phải trang bị?
Căn cứ theo hệ thống tcvn hệ thống chữa cháy vách tường mới nhất, cụ thể là TCVN 3890:2023 quy định về trang bị, bố trí phương tiện và Quy chuẩn QCVN 06:2022/BXD (cùng văn bản Sửa đổi 1:2023 QCVN 06:2022/BXD) về an toàn cháy cho nhà và công trình, mạng lưới họng nước trong nhà là trang bị bắt buộc đối với đa số các công trình quy mô vừa và lớn. Từ các nhà máy công nghiệp sản xuất, kho bãi lưu trữ, đến các chung cư cao tầng, bệnh viện, trường học đều phải thiết kế hệ thống này ngay từ khi lập dự án.
Bên cạnh đó, Luật Phòng cháy, chữa cháy và cứu nạn, cứu hộ năm 2024, cùng với Nghị định 136/2020/NĐ-CP và mới đây nhất là Nghị định 50/2024/NĐ-CP cũng quy định rất rõ danh mục các cơ sở thuộc diện quản lý về PCCC, yêu cầu chủ đầu tư phải lập hồ sơ thiết kế trình cơ quan Công an thẩm duyệt trước khi được phép tiến hành thi công lắp đặt.

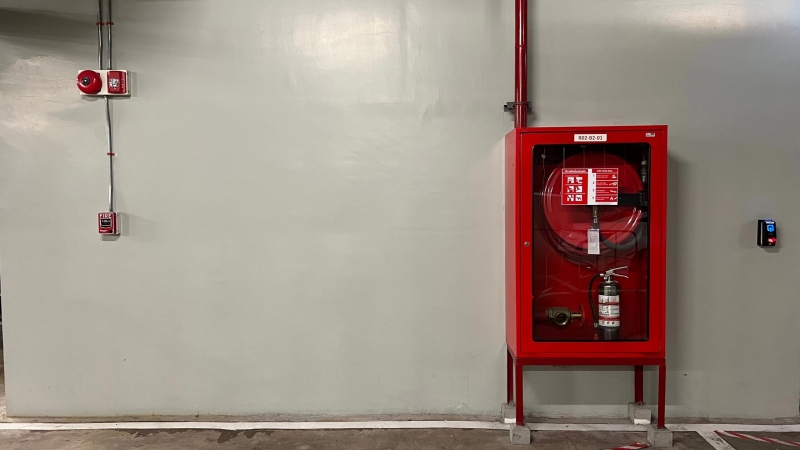

Yêu cầu về vị trí, áp lực và tính đồng bộ
Trong tiêu chuẩn thiết kế hệ thống chữa cháy vách tường, vị trí đặt tủ PCCC phải là nơi dễ quan sát, thuận tiện lấy thiết bị, tuyệt đối không bị che khuất bởi hàng hóa hay vật dụng. Khoảng cách giữa các hộp chữa cháy phải được tính toán bằng các biện pháp kỹ thuật sao cho tia nước vươn tới được mọi điểm xa nhất của gian phòng.
Đồng thời, đối với các công trình quy mô, việc thiết kế còn phải tham chiếu TCVN 7336:2021 về hệ thống chữa cháy tự động bằng nước, bọt. Tiêu chuẩn này đòi hỏi sự đồng bộ khắt khe khi hệ thống họng vách tường và hệ thống đầu phun tự động dùng chung một cụm máy bơm cấp nước. Việc tính toán lưu lượng tổng của máy bơm phải đảm bảo cung cấp đủ lượng nước cho cả hai hệ thống vận hành đồng thời.
Hướng dẫn sử dụng hệ thống chữa cháy vách tường an toàn
Được trang bị hệ thống hiện đại là chưa đủ, kỹ năng của người sử dụng mới là yếu tố quyết định. Lực đẩy của dòng nước áp lực cao là rất lớn, do đó việc thao tác chính xác không chỉ giúp dập lửa nhanh mà còn giữ an toàn cho chính người cầm vòi. Dưới đây là các thao tác chuẩn mực bạn cần nắm vững:
- Bước 1: Cắt điện và đánh giá loại đám cháy: Trước khi sử dụng nước, hãy quan sát nhanh tình hình. Tuyệt đối không dùng hệ thống họng nước để phun vào khu vực có trạm biến áp, tủ điện hoặc các thiết bị đang mang điện để tránh nguy cơ bị điện giật. Hãy đảm bảo cầu dao điện tổng đã được ngắt trước khi tiến hành phun nước.

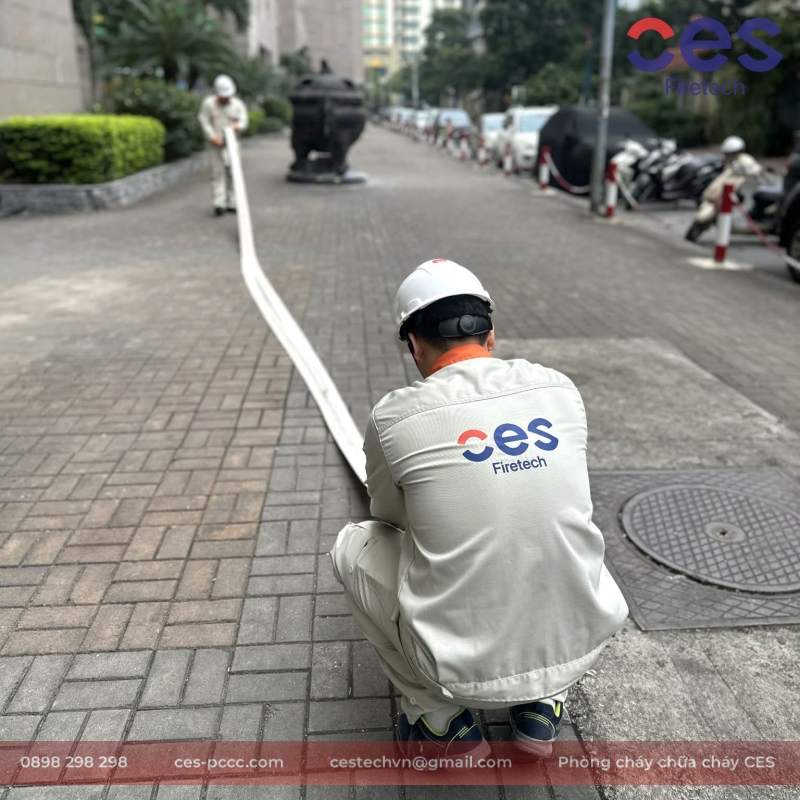

- Bước 2: Mở tủ chữa cháy và trải dài cuộn vòi: Di chuyển nhanh đến tủ PCCC gần nhất, đập vỡ mặt kính hoặc mở chốt cửa để lấy thiết bị. Cầm một đầu cuộn vòi và ném thẳng phần thân cuộn về phía ngọn lửa sao cho vòi trải dài và phẳng trên mặt đất. Tuyệt đối không để vòi bị xoắn, gập khúc vì áp lực nước lớn có thể làm bục ống hoặc khiến nước không thể thoát ra ngoài.

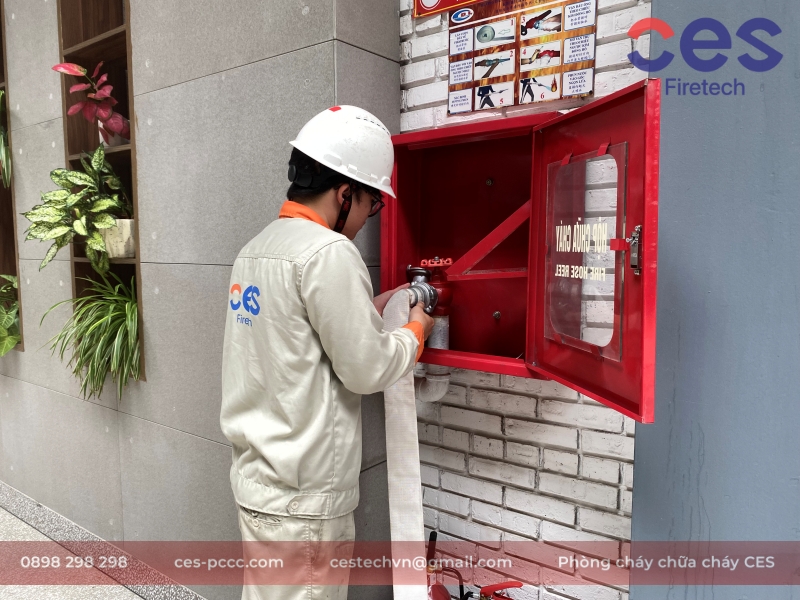

- Bước 3: Gắn lăng phun và kết nối với van góc: Lắp thật chặt lăng phun (thiết bị hình nón) vào đầu vòi đang cầm trên tay. Đầu còn lại của cuộn vòi nhanh chóng lắp khớp vào ngàm của van góc bên trong tủ. Phải kiểm tra chắc chắn các khớp nối ngàm đã được vặn chặt khít vào nhau để tránh tình trạng bung khớp khi có áp lực nước.
- Bước 4: Mở van xả nước và phun dập lửa: Người đứng tại tủ bắt đầu vặn van góc ngược chiều kim đồng hồ để xả nước. Người cầm lăng phun phải nhanh chóng ổn định tư thế: đứng chân trước chân sau rộng bằng vai, trọng tâm hơi ngả về phía trước để chịu lực đẩy ngược của dòng nước. Giữ chặt lăng phun bằng hai tay, hướng thẳng tia nước vào phần gốc của ngọn lửa và quét qua lại cho đến khi lửa tắt hẳn. (Khuyến nghị: Nên có hai người cùng giữ lăng phun để đảm bảo an toàn tối đa).

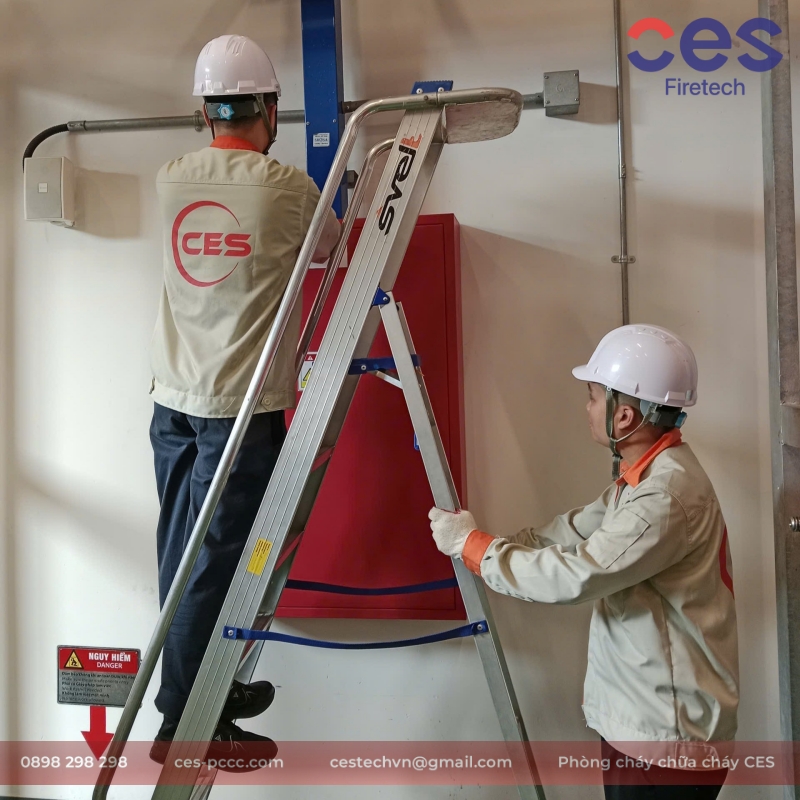

CES – Đơn vị thi công, bảo trì hệ thống chữa cháy vách tường uy tín toàn quốc
Đứng trước những yêu cầu ngày càng khắt khe về an toàn phòng chống cháy nổ, việc lựa chọn một nhà thầu đủ năng lực kỹ thuật và am hiểu luật pháp là yếu tố quan trọng hàng đầu của mọi doanh nghiệp.
Công ty TNHH Kỹ Thuật Thương Mại CES là đơn vị uy tín trong lĩnh vực phòng cháy chữa cháy, chuyên cung cấp giải pháp toàn diện từ tư vấn, thiết kế, thi công đến bảo trì hệ thống. Chúng tôi luôn cam kết mang đến các sản phẩm và dịch vụ đạt tiêu chuẩn chất lượng cao, đáp ứng đầy đủ các quy định quốc gia và quốc tế về an toàn phòng cháy chữa cháy.
Sở hữu năng lực chuyên môn sâu rộng, CES mang đến sự an tâm cho khách hàng thông qua những nền tảng vững chắc:
- Giải pháp PCCC đồng bộ và toàn diện: CES thực hiện tất cả các khâu trong vòng đời dự án, từ khảo sát, lập bản vẽ thiết kế thẩm duyệt, thi công lắp đặt thực tế cho đến khi vận hành thử và chuyển giao sang giai đoạn bảo trì, bảo dưỡng. Mọi quy trình được quản lý tập trung giúp khách hàng tối ưu hóa chi phí và đảm bảo tiến độ.
- Kinh nghiệm thi công thực tế đa ngành: Đội ngũ kỹ sư của CES đã triển khai hệ thống an toàn cho nhiều loại hình công trình phức tạp. Từ các môi trường công nghiệp sản xuất linh kiện, nhà máy lắp ráp, cho đến các khu đô thị dân cư cao cấp hay hệ thống kho bãi logistics diện tích lớn.
- Tính minh bạch và tiêu chuẩn hóa vật tư: CES cung cấp hồ sơ dự toán và báo giá thi công minh bạch, chi tiết theo từng hạng mục. Chúng tôi cam kết 100% vật tư, thiết bị đưa vào công trình đều có đầy đủ chứng nhận xuất xứ, chất lượng (CO/CQ) và đặc biệt là dán tem kiểm định của cơ quan chức năng, đảm bảo hệ thống vượt qua mọi quy trình nghiệm thu.

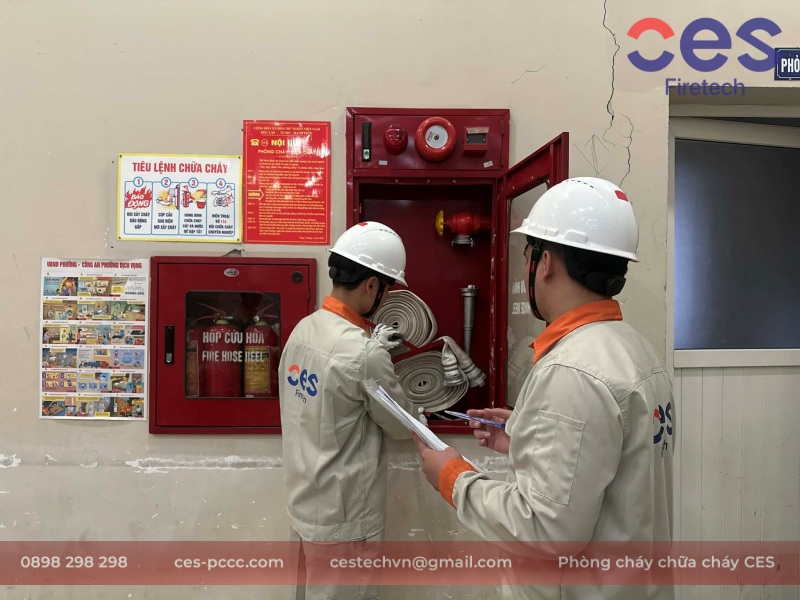

- Dịch vụ bảo trì, bảo dưỡng chuyên sâu: Việc duy trì trạng thái hoạt động của hệ thống là rất quan trọng. CES áp dụng quy trình bảo trì hệ thống chữa cháy vách tường định kỳ chặt chẽ, sử dụng các thiết bị đo lường chuyên dụng để kiểm tra áp lực đường ống, thử nghiệm khả năng tự động của tủ điều khiển và chạy thử tải cụm bơm, qua đó phát hiện sớm sự cố và duy trì độ bền cho thiết bị.
Dịch vụ thiết kế, lắp đặt và bảo trì PCCC là quy trình kỹ thuật cần độ chính xác tuyệt đối. Hãy liên hệ với đội ngũ kỹ sư của CES để được khảo sát thực tế, nhận phương án thiết kế hệ thống PCCC đúng quy chuẩn và triển khai các hạng mục PCCC an toàn, tối ưu nhất cho công trình của bạn!
Các câu hỏi thường gặp
Hệ thống chữa cháy vách tường có bắt buộc lắp đặt trong mọi công trình không? Không phải toàn bộ, nhưng là yêu cầu bắt buộc đối với hầu hết các công trình có quy mô từ trung bình đến lớn như chung cư, nhà xưởng sản xuất, kho hàng, trường học, bệnh viện, tòa nhà văn phòng theo quy định của pháp luật hiện hành và TCVN 3890:2023. Các công trình nhà ở riêng lẻ quy mô nhỏ có thể áp dụng các biện pháp PCCC độc lập khác.
Bao lâu cần tiến hành kiểm tra, bảo trì tủ chữa cháy vách tường một lần? Theo quy định pháp luật và khuyến cáo từ nhà sản xuất, hệ thống họng nước chữa cháy cần được kiểm tra hoạt động tối thiểu sáu tháng một lần. Việc kiểm tra bao gồm xả thử nước, đánh giá độ kín của van góc, tình trạng của cuộn vòi và bảo dưỡng định kỳ trạm máy bơm cấp nước.
Áp lực nước tiêu chuẩn tại họng phun của hệ thống là bao nhiêu? Áp lực nước phải đủ lớn để tạo ra cột nước vươn tới điểm xa nhất cần chữa cháy. Tiêu chuẩn áp lực và lưu lượng cụ thể phụ thuộc vào phân loại bậc chịu lửa, tính chất nguy hiểm của từng loại công trình và khối tích tòa nhà. Thông thường, hệ thống phải đảm bảo cột nước đặc vươn xa không dưới sáu mét.
Đơn vị nào được phép thi công và cấp giấy nghiệm thu hệ thống này? Chỉ những nhà thầu có đầy đủ chứng chỉ năng lực hoạt động PCCC như CES mới đủ điều kiện pháp lý để thiết kế và thi công. Giấy chứng nhận thẩm duyệt và văn bản chấp thuận kết quả nghiệm thu sẽ do cơ quan Cảnh sát PCCC và Cứu nạn cứu hộ có thẩm quyền trực tiếp kiểm tra và ban hành.
Đầu tư lắp đặt một hệ thống chữa cháy vách tường đạt chuẩn không chỉ là nghĩa vụ tuân thủ pháp luật mà là biện pháp thiết thực nhất để bảo vệ an toàn cho con người và tài sản. Khi sự cố xảy ra, một hệ thống vận hành trơn tru kết hợp cùng kỹ năng thao tác chính xác của người có mặt tại hiện trường sẽ khống chế hỏa hoạn ngay từ những giây phút đầu tiên. Do đó, việc am hiểu về cấu tạo, nguyên lý hoạt động và tuân thủ nghiêm ngặt quy trình bảo trì định kỳ là yêu cầu bắt buộc đối với mọi ban quản lý và chủ đầu tư. Cuối cùng, việc hợp tác với các nhà thầu thi công PCCC có năng lực chuyên môn, am hiểu sâu sắc về các quy chuẩn, tiêu chuẩn PCCC hiện hành sẽ giúp công trình của bạn luôn đạt chuẩn an toàn, vận hành ổn định và bền vững theo thời gian.
