Trong các công trình hiện đại từ tòa nhà cao tầng đến nhà máy sản xuất, việc phát hiện và dập tắt đám cháy ngay từ những phút đầu tiên là yếu tố vô cùng quan trọng. Để làm được điều này, đầu phun sprinkler chính là thiết bị đóng vai trò chủ chốt, luôn duy trì hoạt động liên tục 24/7. Vậy chính xác thiết bị này hoạt động như thế nào và tiêu chuẩn kỹ thuật ra sao để đảm bảo an toàn? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.
Đầu phun sprinkler là gì và vai trò thiết yếu trong hệ thống PCCC
Rất nhiều người quản lý tòa nhà, chủ doanh nghiệp khi bắt tay vào thiết kế công trình thường thắc mắc sprinkler là gì hay đầu sprinkler là gì. Hiểu một cách đơn giản nhất, đầu phun sprinkler là thiết bị đầu cuối của hệ thống chữa cháy tự động bằng nước. Thiết bị này được gắn trực tiếp lên mạng lưới đường ống dẫn nước có áp lực cao.
Khi tìm kiếm định nghĩa đầu phun sprinkler là gì, bạn sẽ thấy thiết bị này đảm nhiệm những chức năng chính trong hệ thống PCCC như sau:
- Cảm biến và tự động kích hoạt: Đầu phun đóng vai trò như một thiết bị dò nhiệt độ nhạy bén. Khi nhiệt độ môi trường xung quanh tăng cao đột ngột đạt đến ngưỡng thiết kế, nó sẽ tự động kích hoạt xả nước trực tiếp vào khu vực có nguy cơ cháy mà không cần đến bất kỳ sự điều khiển nào từ con người.
- Khống chế và dập tắt đám cháy cục bộ: Nhờ thiết kế đặc biệt, nước phun ra sẽ được phân tán thành dạng sương mù, bao trùm lên ngọn lửa ngay từ khi mới bùng phát. Việc trang bị đầu sprinkler giúp dập tắt hoặc khống chế ngọn lửa không cho lan rộng sang các khu vực lân cận, bảo vệ an toàn cho kết cấu công trình.
- Bảo vệ tính mạng và giảm thiểu thiệt hại tài sản: Trong một mạng lưới chữa cháy sprinkler hoàn chỉnh, thiết bị này là lớp bảo vệ trực tiếp xả nước dập lửa. Sự phản ứng kịp thời của đầu phun giúp kéo dài thời gian an toàn để con người thoát nạn, đồng thời giữ cho mọi thiệt hại về máy móc, tài sản ở mức thấp nhất.
Phân tích cấu tạo đầu phun sprinkler chi tiết
Để một thiết bị nhỏ bé có thể chịu được áp lực nước lớn và hoạt động chính xác trong môi trường khắc nghiệt, cấu tạo đầu phun sprinkler được thiết kế rất chi tiết. Mỗi bộ phận đều phải trải qua quá trình kiểm tra áp lực nghiêm ngặt để đảm bảo sự đồng bộ:
- Khung chịu lực: Thường được đúc nguyên khối từ các hợp kim có độ bền cao như đồng thau, thép không gỉ hoặc mạ crom để chống ăn mòn. Khung có nhiệm vụ kết nối đầu phun với hệ thống đường ống nước, chịu áp lực nén và giữ cố định các bộ phận cảm biến nằm đúng vị trí.
- Bộ phận cảm biến nhiệt (Bóng thủy tinh): Đây là bộ phận cảm biến quan trọng nhất của đầu chữa cháy sprinkler. Bên trong ống thủy tinh cường lực này chứa một loại chất lỏng đặc biệt có khả năng giãn nở thể tích cực nhanh khi gặp nhiệt độ cao. Độ dày của thành thủy tinh cũng được nhà sản xuất tính toán phù hợp với mức nhiệt độ nổ yêu cầu.
- Nút chặn: Nằm kẹp chặt giữa bóng thủy tinh và ngàm của đường ống nước. Bộ phận này thường được gia công bằng kim loại mềm hoặc lót thêm màng mỏng để tạo độ kín tuyệt đối. Ở điều kiện bình thường, nút chặn ép chặt lỗ thoát, cản lại toàn bộ áp lực nước dội xuống, đảm bảo hệ thống không bị rò rỉ theo thời gian.
- Tấm hắt nước: Được chế tạo với các rãnh chia nước hình răng cưa đa dạng. Khi nước phun ra dưới áp lực cao sẽ đập mạnh vào tấm hắt nước, chia tách tia nước thẳng tạo thành những hạt nước nhỏ tỏa đều ra khu vực rộng. Hình dáng của tấm hắt nước quyết định trực tiếp đến hình thái và diện tích vùng phun dập lửa.
Nguyên lý hoạt động của đầu phun nước chữa cháy sprinkler
Điểm nổi bật của đầu phun nước sprinkler nằm ở cơ chế hoạt động hoàn toàn tự động dựa trên nguyên lý vật lý cơ bản. Hệ thống này hoạt động độc lập, không phụ thuộc vào nguồn điện hay tác động điều khiển nào, đảm bảo sự ổn định ngay cả khi công trình mất điện.
Quá trình kích hoạt diễn ra rất nhanh chóng. Khi có đám cháy, nhiệt lượng tỏa ra làm luồng khí nóng bốc thẳng lên trần nhà, khu vực lắp đặt các đầu phun nước chữa cháy sprinkler. Nhiệt độ môi trường xung quanh tăng nhanh sẽ truyền nhiệt vào bề mặt thủy tinh, làm chất lỏng bên trong giãn nở mạnh mẽ.

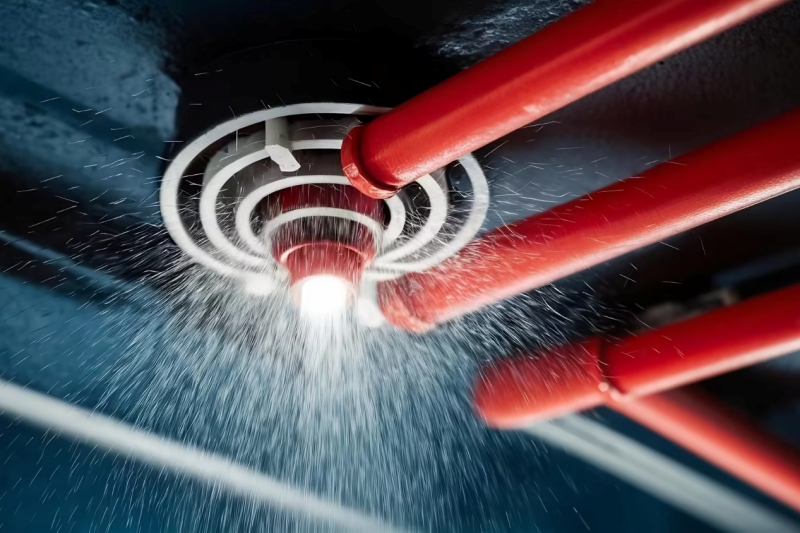

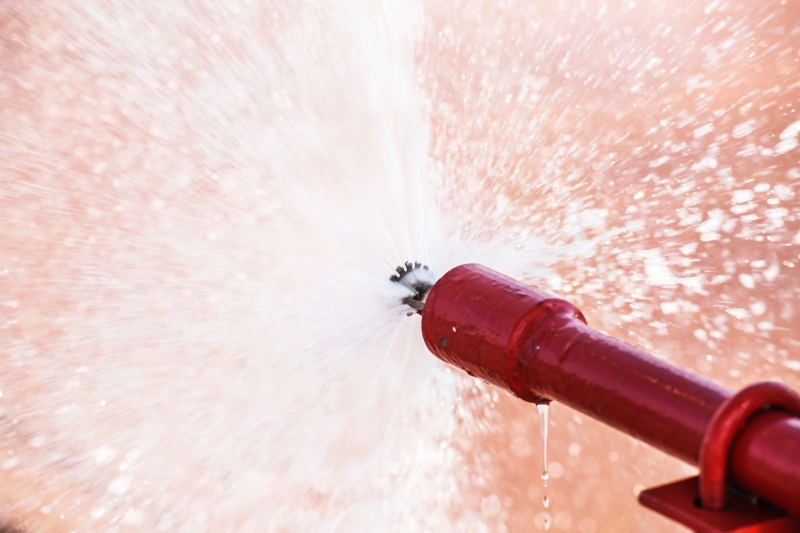

Khi nhiệt độ đạt đến mức giới hạn thiết kế, áp suất bên trong chất lỏng làm ống thủy tinh vỡ vụn. Ngay lúc đó, nút chặn bị mất điểm tựa và bị áp lực nước đẩy văng ra ngoài. Dòng nước áp suất cao thoát ra, đập mạnh vào tấm hắt nước và phân tán đều đặn bao trùm toàn bộ không gian đang cháy bên dưới.
Một ưu điểm lớn trong nguyên lý này là tính dập cháy tập trung. Trong một hệ thống quy mô lớn, chỉ những đầu phun nằm trực tiếp trong khu vực có nhiệt độ cao mới bị vỡ và xả nước. Điều này giúp dồn toàn bộ lưu lượng nước vào đúng điểm cháy để dập tắt nhanh nhất, đồng thời ngăn ngừa hiện tượng nước xả tràn lan gây ngập úng ở những khu vực đang an toàn.

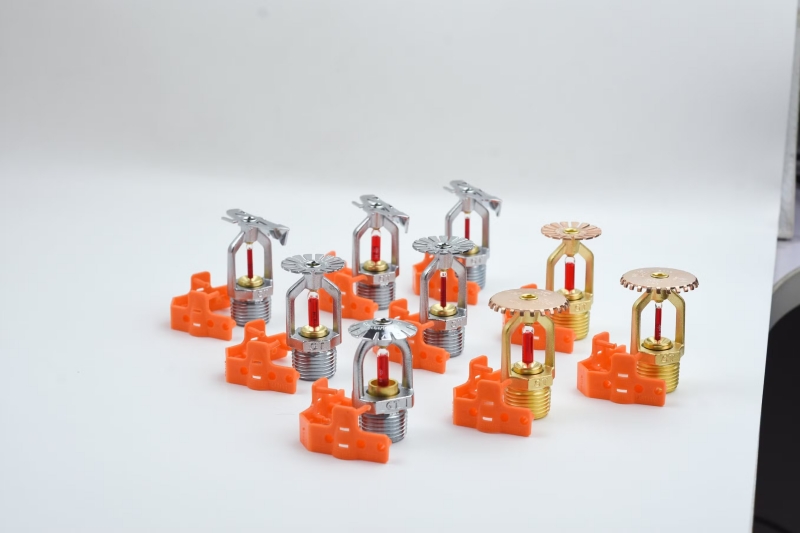

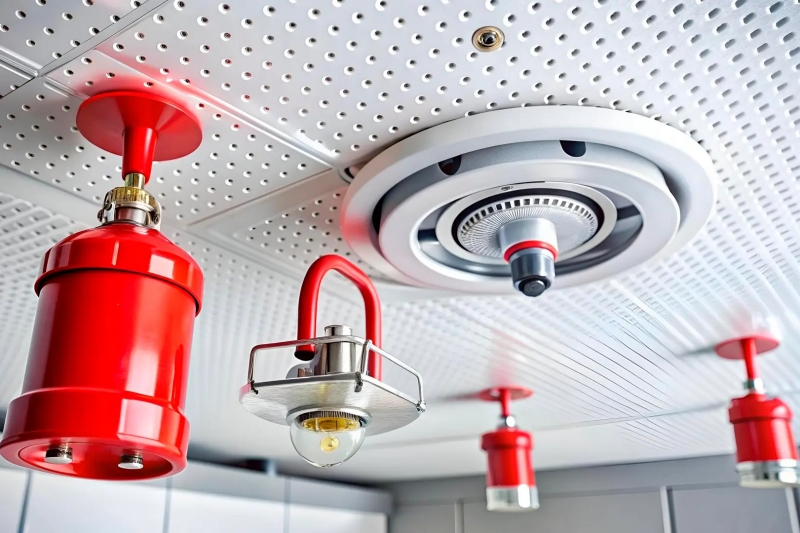

Các loại đầu phun sprinkler được sử dụng phổ biến hiện nay
Tùy thuộc vào thiết kế công trình, độ cao của không gian và yêu cầu thẩm mỹ, các kỹ sư cơ điện sẽ tư vấn sử dụng các loại đầu phun sprinkler phù hợp nhất. Thị trường hiện nay phân chia các loại đầu sprinkler thành bốn nhóm chính sau:

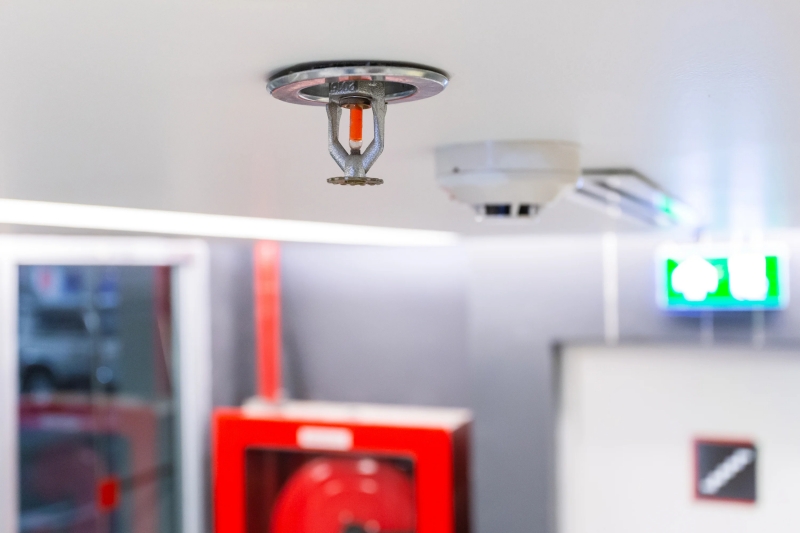

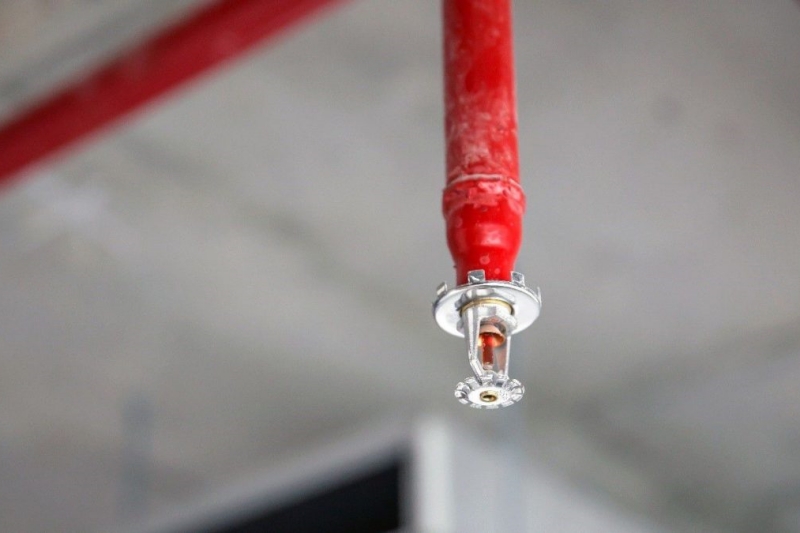

Đầu phun hướng xuống
Đây là loại đầu phun chữa cháy sprinkler được lắp đặt rộng rãi trong các khu vực yêu cầu tính thẩm mỹ như chung cư, phòng khách sạn hay văn phòng.
- Đặc điểm nhận diện: Tấm hắt nước của thiết bị này được thiết kế theo dạng úp ngược hướng xuống mặt sàn. Toàn bộ mạng lưới đường ống PCCC thường được đặt ẩn phía trên lớp trần thạch cao, chỉ để lộ phần đầu phun nhô ra ngoài.
- Hiệu suất chữa cháy: Nước xả thẳng từ trên cao xuống và tỏa rộng, tạo thành lớp màn nước bao phủ trực tiếp lên ngọn lửa.

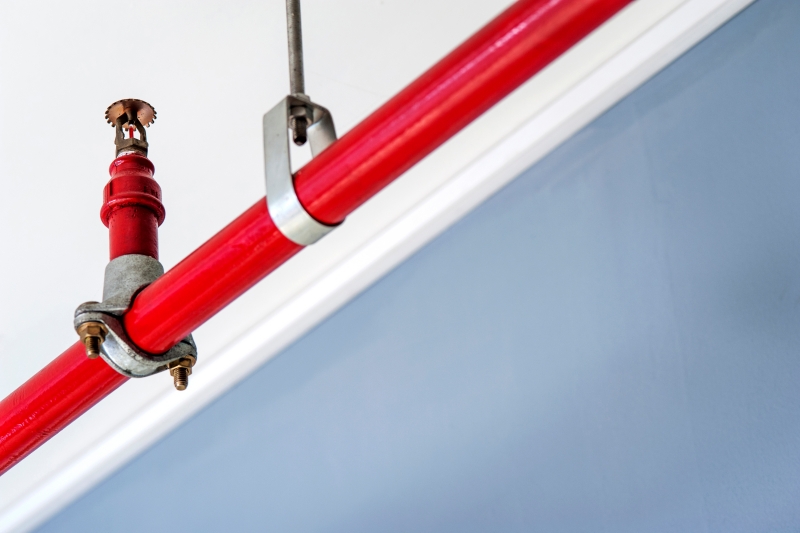

Đầu phun hướng lên
Khác biệt với phiên bản hướng xuống, tấm hắt nước của thiết bị này lại ngửa lên trên. Thiết bị này được sản xuất để dành riêng cho những không gian mang tính công nghiệp hoặc khu vực không lắp đặt trần giả che chắn.

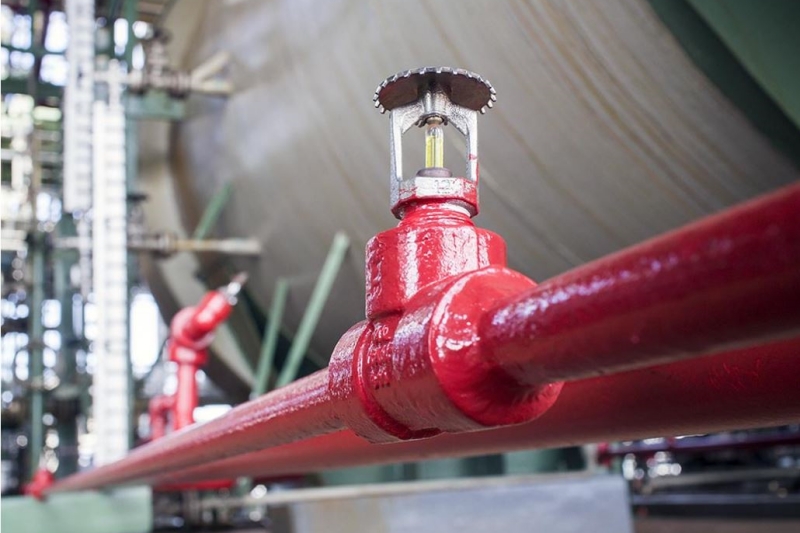

- Ứng dụng thực tế: Thường được sử dụng tại các nhà xưởng khu công nghiệp, kho chứa hàng hóa quy mô lớn, nơi sản xuất và tầng hầm để xe.
- Cơ chế xả nước đặc thù: Khi hoạt động, cột nước áp lực sẽ phun vọt lên trên, đập vào tấm hắt nước rồi dội ngược xuống dưới. Thiết kế này giúp hạn chế tình trạng nước bị vướng vào các thanh xà hoặc đường ống trên trần làm giảm diện tích chữa cháy.
Đầu phun gắn tường
Khi thiết kế công trình không thể đi đường ống PCCC trên trần nhà, đầu phun gắn tường là một giải pháp thay thế phù hợp.
- Thiết kế chuyên dụng: Tấm hắt nước có hình dáng vát chéo, có nhiệm vụ hắt dòng nước phun về một phía xa tường thay vì tỏa tròn đều xung quanh. Thiết bị được gắn theo chiều ngang trực tiếp trên bề mặt tường hoặc trên cột bê tông.
- Vị trí tối ưu: Thiết bị này phát huy hiệu quả cao ở những hành lang hẹp, phòng diện tích nhỏ hoặc các khu vực trần nhà có hệ thống dầm cột phức tạp không thể bố trí đường ống.
Đầu phun âm trần
Đây là phiên bản đáp ứng tiêu chuẩn thẩm mỹ cao nhất, giúp ẩn hoàn toàn hệ thống chữa cháy mà vẫn đảm bảo khả năng dập lửa.
- Thẩm mỹ cao: Đầu phun được đặt sâu bên trong lỗ khoét của trần nhà, bên ngoài được che lại bởi một nắp che phẳng cực kỳ mỏng nhẹ. Bề mặt nắp phẳng tiệp màu hoàn toàn với lớp trần thạch cao xung quanh.
- Hoạt động tự động các bước: Khi có cháy, nhiệt lượng tăng cao sẽ làm chảy phần hàn nhiệt của nắp che, khiến nắp tự động rơi xuống. Ngay lập tức, cụm đầu phun bên trong lộ diện, tiếp nhận nhiệt độ, vỡ bóng thủy tinh và xả nước chữa cháy như thông thường.
Bảng tra cứu nhiệt độ và ký hiệu đầu phun sprinkler
Để hệ thống hoạt động hiệu quả, việc lựa chọn mức nhiệt độ kích hoạt là một bước tính toán rất quan trọng của kỹ sư. Nguyên tắc cơ bản là nhiệt độ nổ của đầu phun phải cao hơn nhiệt độ môi trường bình thường tại khu vực đó từ 20 độ C đến 30 độ C.
Nếu chọn mức nhiệt quá thấp, hệ thống sẽ gặp rủi ro vỡ bóng thủy tinh do nhiệt độ thời tiết mùa hè, gây ngập nước và hư hại hàng hóa. Ngược lại, nếu lắp đặt loại có nhiệt độ nổ quá cao, hệ thống sẽ phản ứng chậm, kéo dài thời gian chờ kích hoạt khiến đám cháy có nguy cơ lan rộng.

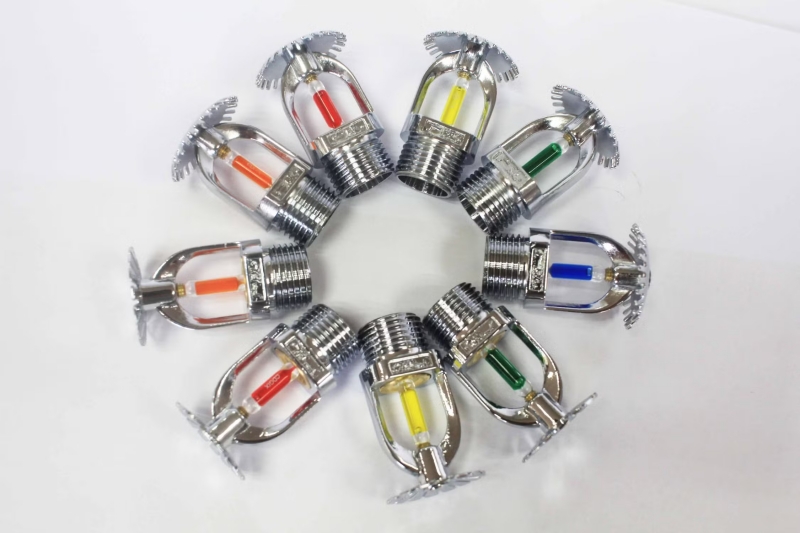

Dựa vào ký hiệu đầu phun sprinkler được quy định bằng màu sắc của chất lỏng bên trong bóng thủy tinh, người quản lý có thể nhận biết mức nhiệt độ kích hoạt chính xác bằng mắt thường:
- Màu cam: Kích hoạt ở 57 độ C (Thường lắp đặt cho khu vực có nhiệt độ phòng thấp, hầm lưu trữ nhiệt độ lạnh).
- Màu đỏ: Kích hoạt ở 68 độ C (Đây là loại thông dụng nhất, là tiêu chuẩn dùng cho khu văn phòng, chung cư, trung tâm thương mại).
- Màu vàng: Kích hoạt ở 79 độ C (Phù hợp ứng dụng cho khu vực bếp công nghiệp nhỏ, xưởng giặt sấy tỏa nhiệt).
- Màu xanh lá cây: Kích hoạt ở 93 độ C (Dành cho nhà xưởng sản xuất có máy móc tỏa nhiệt hoặc nhà có mái tôn hấp thụ nhiệt mạnh).
- Màu xanh lam: Kích hoạt ở 141 độ C (Lắp đặt cho các không gian làm việc có nhiệt độ cao như buồng sấy công nghiệp, khu vực lò hơi).
- Màu tím: Kích hoạt ở 182 độ C (Dùng cho các môi trường công nghiệp đặc thù như nhà máy luyện kim hay khu vực xử lý nhiệt độ cao).
Tiêu chuẩn kỹ thuật khi lắp đặt đầu phun sprinkler
Hệ thống PCCC liên quan trực tiếp đến an toàn tính mạng và công trình. Do đó, việc thiết kế và thi công phải tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật của pháp luật. Tại Việt Nam, tiêu chuẩn TCVN 7336:2021 là hệ thống pháp lý rõ ràng nhất quy định về các thông số lắp đặt. Việc tính toán sai lệch có thể khiến hệ thống không thể hoạt động khi có hỏa hoạn xảy ra.
Các yêu cầu kỹ thuật quan trọng cần thực hiện bao gồm:
- Khoảng cách an toàn giữa các đầu phun: Khoảng cách này được tính toán kỹ lưỡng để đảm bảo vùng phun nước giao nhau, không để lại các góc khuất không có nước dập lửa. Tùy thuộc vào mức độ rủi ro cháy, khoảng cách lớn nhất giữa các đầu phun thường trong giới hạn 3 đến 4 mét.
- Cự ly tiêu chuẩn đối với tường: Để dòng nước không bị vách tường cản lại quá mức, thiết bị cần giữ một khoảng cách nhất định. Khoảng cách tối đa từ đầu phun đến tường thường bằng một nửa khoảng cách lớn nhất cho phép giữa hai đầu phun liền kề.
- Diện tích bảo vệ giới hạn: Mỗi thiết bị chỉ có khả năng xả nước dập cháy trong một khu vực giới hạn. Diện tích bảo vệ an toàn của một đầu phun thường từ 9 đến 12 mét vuông, tùy thuộc vào độ cao của trần và loại hình hoạt động của cơ sở.
- Yêu cầu về áp lực và lưu lượng: Áp lực nước tại đầu phun xa nhất và cao nhất phải được kỹ sư tính toán chính xác bằng phần mềm thủy lực. Áp lực này phải đủ mạnh để tạo ra màng nước sương, kết hợp với trạm bơm có công suất phù hợp để cấp nước liên tục trong suốt thời gian hệ thống vận hành.
Giải pháp thi công và bảo trì hệ thống sprinkler toàn diện từ chuyên gia
Hệ thống PCCC không phải là hạng mục chỉ lắp đặt một lần. Đây là một hệ thống kỹ thuật cần độ chính xác cao, đòi hỏi phải được tính toán chi tiết từ bản vẽ, lắp đặt đúng kỹ thuật tại công trường và thực hiện bảo dưỡng định kỳ thường xuyên.
Là đơn vị uy tín trong lĩnh vực phòng cháy chữa cháy, Công ty TNHH Kỹ Thuật Thương Mại CES cung cấp giải pháp toàn diện từ tư vấn, thiết kế, thi công đến bảo trì hệ thống. Bằng kinh nghiệm thực tế tại các nhà máy công nghiệp, khu chung cư và tổ hợp văn phòng, chúng tôi cam kết mang đến dịch vụ đạt tiêu chuẩn chất lượng cao, đáp ứng đầy đủ các quy định quốc gia về an toàn phòng cháy:
- Năng lực thi công đạt chuẩn: Đội ngũ kỹ sư tại CES áp dụng chặt chẽ các tiêu chuẩn hiện hành như TCVN 7336:2021 vào thiết kế. Việc tính toán khoảng cách đường ống và áp lực thủy lực được thực hiện bài bản, đảm bảo hệ thống vượt qua các khâu nghiệm thu PCCC khắt khe nhất và vận hành ổn định.
- Cung cấp vật tư minh bạch: Sự an toàn của công trình luôn được đặt lên hàng đầu. CES cam kết thiết bị lắp đặt đều có đầy đủ hóa đơn, chứng từ xuất xứ và tem kiểm định PCCC hợp lệ. Khi nhận báo giá đầu phun sprinkler chữa cháy từ chúng tôi, quý khách hàng sẽ nhận được bảng kê chi tiết vật tư, minh bạch chi phí và không phát sinh các khoản thu ngoài lề.

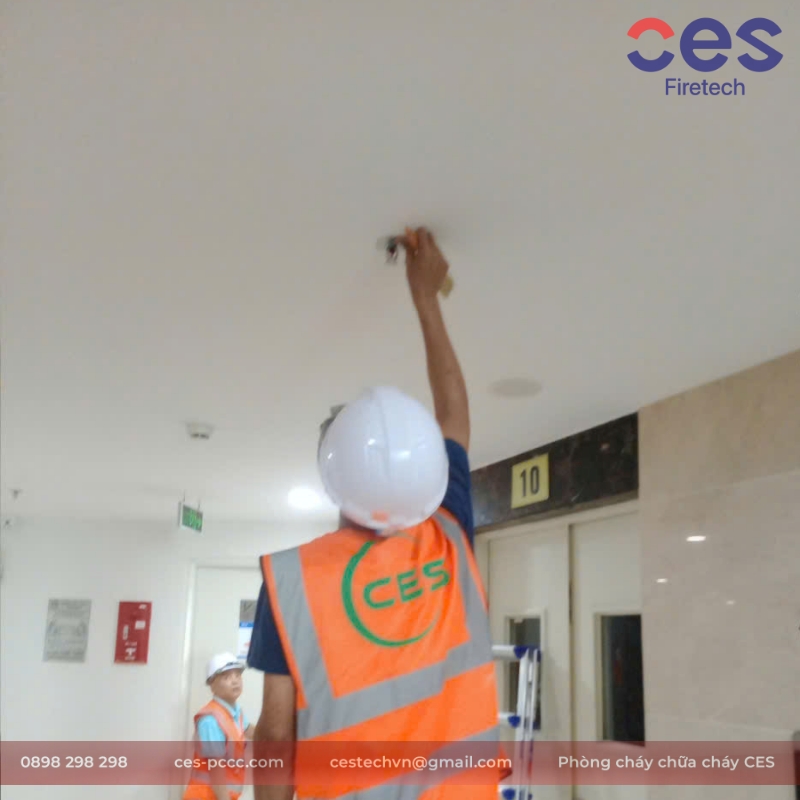

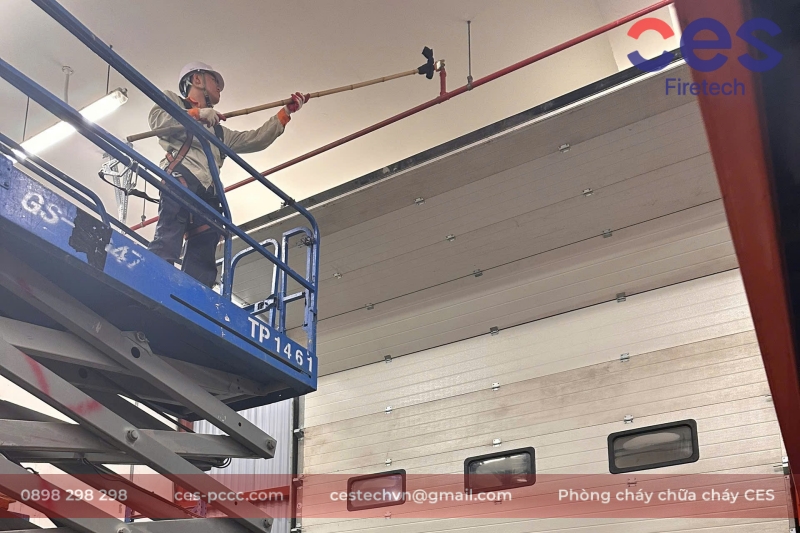

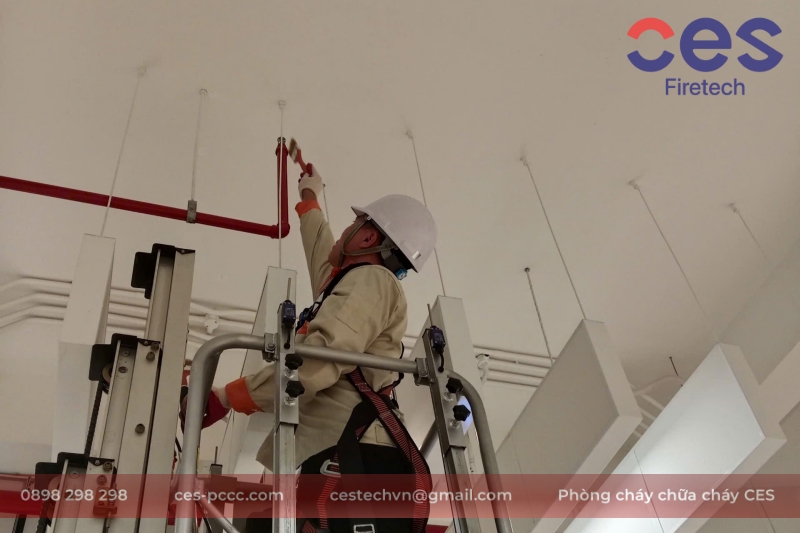

- Dịch vụ bảo trì chuyên môn cao: Việc duy trì trạng thái hoạt động tốt nhất cho hệ thống là ưu tiên hàng đầu. CES áp dụng quy trình bảo dưỡng hệ thống sprinkler đầy đủ các bước với thiết bị đo đạc chính xác. Các công đoạn như vệ sinh cặn bẩn, kiểm tra áp suất đường ống, xả đáy và kiểm tra tình trạng bóng thủy tinh đều được ghi chép thành nhật ký vận hành cụ thể.
- Khả năng hỗ trợ và xử lý sự cố: Với đội ngũ kỹ thuật viên thường trực và nguồn vật tư dự phòng đầy đủ, CES có khả năng hỗ trợ kịp thời để xử lý các sự cố phát sinh. Chúng tôi mang đến sự an tâm để doanh nghiệp duy trì hoạt động kinh doanh và sản xuất liên tục.
Nếu doanh nghiệp của bạn đang cần xây dựng một hệ thống phòng cháy chữa cháy đúng chuẩn pháp luật ngay từ ban đầu, hoặc cần kiểm tra, bảo trì hệ thống chữa cháy tự động hiện tại, hãy liên hệ với đội ngũ của chúng tôi. Chúng tôi sẽ tiến hành khảo sát thực tế chuyên sâu và đưa ra phương án thiết kế, thi công an toàn và hiệu quả nhất cho công trình của bạn.
Giải đáp thắc mắc thường gặp về đầu báo cháy sprinkler
Xoay quanh thiết bị này, người dùng thường có một số thắc mắc phổ biến. Dưới đây là những thông tin giải đáp cụ thể:
1. Có phải gọi là đầu báo cháy sprinkler không? Nhiều người có thói quen gọi là đầu báo cháy sprinkler, tuy nhiên đây là cách gọi chưa chính xác về mặt kỹ thuật. Thiết bị báo cháy (báo khói, báo nhiệt) là bộ phận của hệ thống báo cháy điện tử, có chức năng truyền tín hiệu về tủ trung tâm để báo động. Sprinkler là đầu xả nước trực thuộc hệ thống chữa cháy bằng nước. Do sprinkler có tích hợp bóng thủy tinh tự động cảm biến nhiệt độ, nên người dùng thường gọi gộp cả hai tính năng này lại với nhau.
2. Đầu phun sprinkler có sử dụng lại được không sau khi đã xả nước? Hoàn toàn không thể tái sử dụng. Khi bóng thủy tinh đã vỡ để giải phóng nước, cấu trúc của thiết bị đã bị thay đổi vĩnh viễn. Để hệ thống có thể hoạt động trở lại, bắt buộc phải thay thế một đầu phun mới có cùng thông số kỹ thuật (về mức nhiệt độ kích hoạt, lưu lượng xả) và thao tác này cần được thực hiện bởi kỹ thuật viên có chuyên môn.
3. Khói thuốc lá có làm đầu phun xả nước không? Khói thuốc lá không làm đầu phun hoạt động. Như đã đề cập ở phần nguyên lý, thiết bị này chỉ được kích hoạt bởi lượng nhiệt sinh ra từ ngọn lửa làm tăng nhiệt độ khu vực, dẫn đến giãn nở chất lỏng bên trong ống thủy tinh. Thiết bị không phản ứng với hạt khói hay bụi bẩn lơ lửng trong không khí.
4. Vì sao phải xả nước đường ống khi bảo trì hệ thống sprinkler? Đường ống PCCC luôn chứa sẵn nước tĩnh đọng trong nhiều năm. Theo thời gian, rỉ sét, bùn đất và cặn bẩn sẽ hình thành và bám vào thành ống. Nếu không thực hiện thao tác xả đáy để làm sạch định kỳ, lớp cặn này có thể gây tắc nghẽn đường ống hoặc làm nghẹt khe hở của tấm hắt nước, khiến nước không thể thoát ra ngoài khi có hỏa hoạn. Đây là một quy trình bắt buộc trong công tác bảo trì hệ thống PCCC định kỳ.
Cháy nổ là một rủi ro tiềm ẩn nhưng hoàn toàn có thể được kiểm soát nếu chúng ta áp dụng các giải pháp phòng ngừa đúng đắn. Việc trang bị hệ thống chữa cháy tự động bằng nước, mà trong đó thiết bị trực tiếp dập lửa là đầu phun sprinkler, không chỉ đảm bảo tuân thủ pháp luật mà còn là khoản đầu tư thiết yếu để bảo vệ tính mạng con người và tài sản doanh nghiệp. Hiểu rõ về cấu tạo, nguyên lý hoạt động cũng như các tiêu chuẩn kỹ thuật lắp đặt sẽ giúp bạn xây dựng được một hệ thống bảo vệ an toàn. Đừng để tài sản và công trình bị thiệt hại nặng nề do hỏa hoạn chỉ vì thiếu đi những thiết bị chữa cháy quan trọng, hãy chủ động thiết lập một môi trường làm việc an toàn và đảm bảo ngay từ hôm nay.
