Trong sơ đồ vận hành của hệ thống báo cháy tự động, đầu báo khói đóng vai trò như những bộ phận cảm biến nhạy bén nhất. Khói luôn là dấu hiệu đặc trưng xuất hiện đầu tiên ở hầu hết các tình huống hỏa hoạn, trước khi ngọn lửa bùng phát và nhiệt độ tăng cao. Việc nhận diện sớm sự xuất hiện của các hạt khói lơ lửng trong không khí quyết định trực tiếp đến thời gian tối ưu để sơ tán con người và dập tắt đám cháy ngay từ khi mới phát sinh.

Đối với các chủ đầu tư, ban quản lý tòa nhà và các doanh nghiệp vận hành nhà máy tại các khu công nghiệp, việc thấu hiểu và trang bị đúng loại thiết bị báo cháy không chỉ là giải pháp bảo vệ tài sản, tính mạng mà còn là điều kiện pháp lý bắt buộc để nghiệm thu công trình. Đặc biệt, trong bối cảnh các quy định pháp luật ngày càng được siết chặt theo tinh thần của Luật Phòng cháy, chữa cháy và cứu nạn, cứu hộ mới nhất, việc lựa chọn thiết bị đạt chuẩn trở nên cấp thiết hơn bao giờ hết.

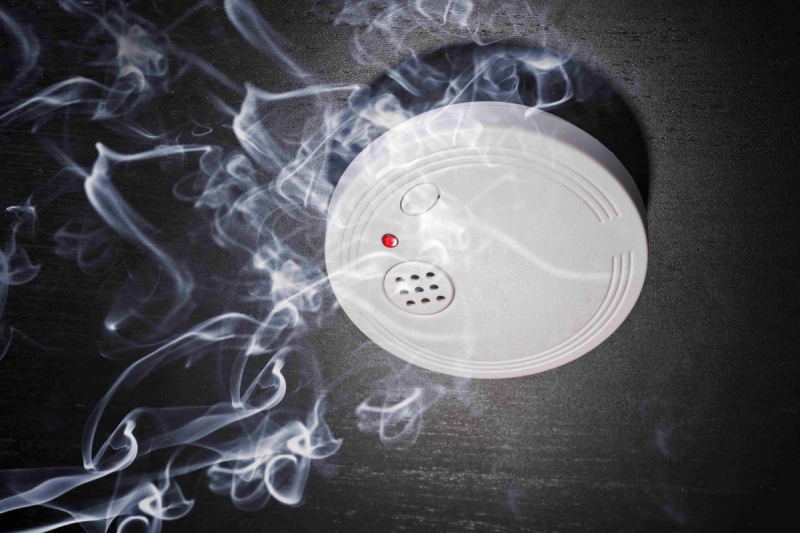

Đầu báo khói là gì và tầm quan trọng trong hệ thống báo cháy tự động

Đầu báo khói là thiết bị tự động có nhiệm vụ phát hiện sự hiện diện của khói – sản phẩm của quá trình cháy không hoàn toàn – trong vùng bảo vệ, sau đó truyền tín hiệu kịp thời về tủ trung tâm báo cháy. Sự cấp bách của việc trang bị đầu báo khói nằm ở khả năng rút ngắn tối đa thời gian đáp ứng của hệ thống, bảo vệ an toàn tính mạng con người và tài sản trước khi đám cháy vượt tầm kiểm soát.

Tầm quan trọng của đầu báo khói được thể hiện rõ qua các khía cạnh kỹ thuật thực tế sau:

Rút ngắn thời gian đáp ứng của hệ thống: Khói luôn bốc lên cao và khuếch tán nhanh trước khi nhiệt độ phòng tăng lên. Đầu báo khói có khả năng phát hiện cháy ngay từ giai đoạn âm ỉ, giúp dập tắt đám cháy từ khi mới phát sinh.
Hạn chế nguy cơ nhiễm khí độc và ngạt khói: Hơn 70% số ca thương vong trong các vụ hỏa hoạn không xuất phát từ nhiệt độ hay ngọn lửa trực tiếp, mà do ngạt khí độc và khói mịn. Việc cảnh báo sớm từ đầu báo khói giúp con người có đủ thời gian tối ưu để sơ tán an toàn theo các lối thoát hiểm.
Kích hoạt tự động các hệ thống liên động: Khi phát hiện khói, thiết bị ngay lập tức truyền tín hiệu về trung tâm điều khiển để kích hoạt hệ thống loa thông báo, hệ thống thông gió thoát khói, cửa ngăn cháy tự động và thang máy chữa cháy, hạn chế tối đa việc cháy lan theo phương ngang và phương đứng của tòa nhà.

Phân loại chi tiết các loại đầu báo khói phổ biến nhất hiện nay

Tiêu chuẩn quốc gia TCVN 5738:2021 đã đưa ra những quy định rất rõ ràng về đặc tính kỹ thuật đối với các thiết bị thuộc hệ thống báo cháy. Tùy thuộc vào nguyên lý công nghệ và môi trường ứng dụng, các loại đầu báo khói hiện nay được chia thành các dòng sản phẩm chuyên biệt sau:

Đầu báo khói ion hóa

Dòng thiết bị này hoạt động dựa trên nguyên lý vật lý hạt nhân sơ cấp. Bên trong buồng cảm biến chứa một lượng cực nhỏ chất phóng xạ Americium-241 để ion hóa các phân tử không khí, tạo ra một dòng điện ion ổn định chạy giữa hai điện cực. Khi các hạt khói mịn từ đám cháy lọt vào buồng cảm biến, chúng sẽ bám hút các ion tự do, làm cản trở và sụt giảm cường độ của dòng điện này. Sự sụt giảm vượt quá ngưỡng cài đặt sẽ lập tức kích hoạt tín hiệu báo động về trung tâm.

Ưu điểm: Cực kỳ nhạy bén với các đám cháy bùng phát nhanh, sinh ra các hạt khói có kích thước siêu nhỏ, mắt thường khó nhìn thấy.
Nhược điểm: Ít nhạy hơn với các đám cháy âm ỉ; do có chứa thành phần phóng xạ nhỏ nên quy trình xử lý, tiêu hủy sau khi hết hạn sử dụng cần tuân thủ nghiêm ngặt các quy định an toàn môi trường.
Đặc tính kỹ thuật: Sử dụng nguồn phóng xạ Americium-241 hoạt độ thấp để tạo dòng điện ion hóa trong buồng tối cảm biến. Khi các hạt khói đi vào buồng và làm giảm dòng điện ion đạt đến ngưỡng đặt trước, mạch điện tử sẽ kích hoạt truyền tín hiệu báo cháy.
Ứng dụng: Phù hợp cho các khu vực có nguy cơ xảy ra đám cháy phát nhanh như phòng thí nghiệm, nhà máy hóa chất, hoặc nơi lưu trữ dung môi, xăng dầu.

Đầu báo khói quang điện / quang học

Đây là loại đầu báo khói PCCC được ứng dụng phổ biến nhất hiện nay nhờ tính an toàn và hiệu quả thực tế vượt trội. Thiết bị hoạt động dựa trên hiệu ứng tán xạ ánh sáng trong một buồng tối được thiết kế đặc biệt. Ở trạng thái bình thường, đầu phát hồng ngoại truyền một chùm tia sáng đi thẳng và không chiếu trúng đầu thu quang học đặt lệch góc. Tuy nhiên, khi khói xâm nhập vào buồng tối, các hạt khói lớn sẽ làm tán xạ chùm tia sáng, khiến một phần ánh sáng lệch hướng và chiếu thẳng vào đầu thu cảm biến. Khi lượng ánh sáng cảm nhận được đạt ngưỡng cố định, tín hiệu báo cháy sẽ phát ra.

Ưu điểm: Phản ứng cực nhanh với các đám cháy âm ỉ, cháy chậm sinh ra khói đậm đặc (như cháy dây điện, đệm mút, vải vóc). Hoàn toàn không chứa chất phóng xạ, cực kỳ an toàn cho các công trình dân dụng.
Nhược điểm: Có thể báo động giả do bụi mịn, côn trùng hoặc hơi nước ngưng tụ trong buồng tối cảm biến.
Đặc tính kỹ thuật: Sử dụng cảm biến hồng ngoại thu phát đặt lệch góc trong buồng tối. Độ nhạy của cảm biến được điều chỉnh phù hợp với mật độ khói thông thường trong vùng bảo vệ, dải hoạt động ổn định ở điện áp nguồn 12V đến 24V.
Ứng dụng: Thích hợp cho chung cư, khách sạn, văn phòng, trường học, bệnh viện và các tòa nhà hỗn hợp.

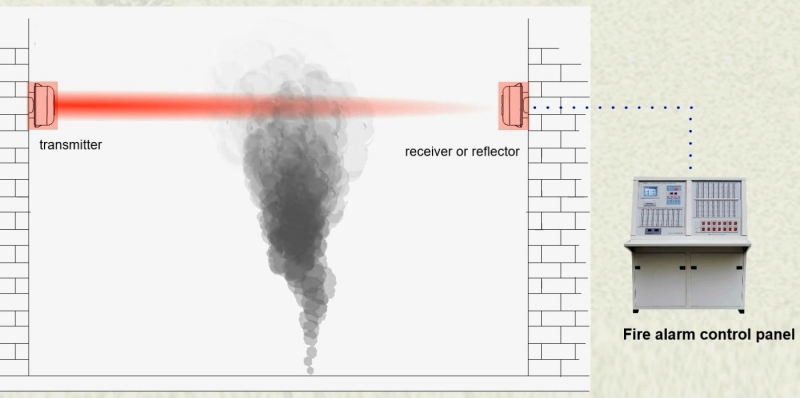

Đầu báo khói tia chiếu

Đầu báo khói dạng tia chiếu là giải pháp thay thế tối ưu cho các khu vực có không gian thông tầng hoặc trần cao vượt quá giới hạn của đầu báo khói kiểu điểm. Thiết bị bao gồm một bộ phát tia sáng hồng ngoại và một bộ thu nhận tín hiệu đặt đối diện nhau ở khoảng cách xa (hoặc bộ thu – phát kết hợp gương phản xạ). Khi có hỏa hoạn xảy ra, luồng khói bốc lên cao sẽ cắt ngang và làm che mờ đường truyền của chùm tia hồng ngoại giữa hai thiết bị. Cảm biến sẽ đo lường tỷ lệ hao hụt của cường độ ánh sáng nhận được. Khi độ che mờ đạt đến ngưỡng cài đặt trước trong một khoảng thời gian nhất định, hệ thống sẽ kích hoạt báo cháy.

Ưu điểm: Thiết kế bao phủ diện tích rộng lớn với khoảng cách bảo vệ trục dài từ 10 m lên đến 100 m. Giúp giảm thiểu số lượng thiết bị lắp đặt, đơn giản hóa việc đi dây và bảo trì ở các vị trí trần cao khó tiếp cận.
Nhược điểm: Đòi hỏi kết cấu bề mặt lắp đặt phải cực kỳ kiên cố, không bị rung lắc làm lệch hướng truyền sáng gây báo lỗi hệ thống; dễ bị cản trở tạm thời bởi các kết cấu cơ học di động (như cần cẩu, hàng hóa xếp quá cao).
Đặc tính kỹ thuật: Thiết kế khoảng cách bảo vệ tối đa 100 m, góc lệch hướng tối đa của tia sáng hẹp. Đo lường liên tục tỷ lệ độ che mờ của khói từ 10% đến 50% tùy theo cài đặt của kỹ thuật viên dựa trên đặc thù môi trường.
Ứng dụng: Nhà kho logistics, nhà xưởng công nghiệp trần cao, sảnh sân bay, nhà thi đấu thể thao.

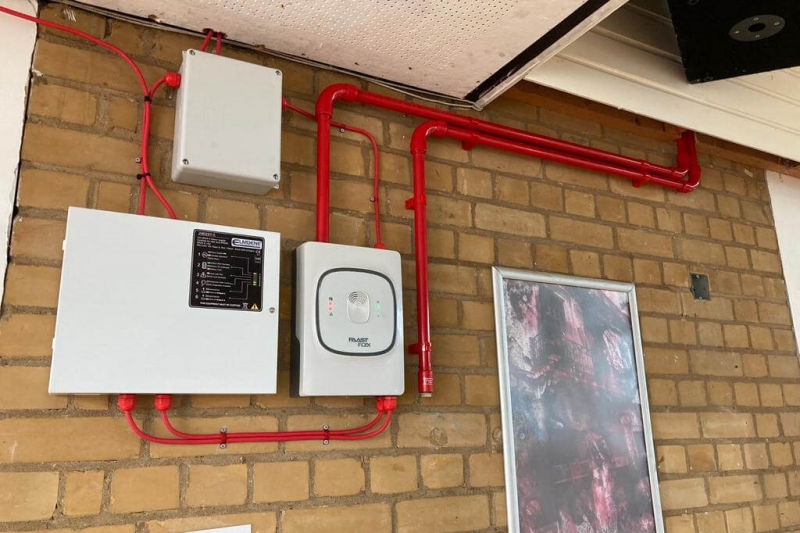

Đầu báo khói kiểu hút

Đầu báo khói kiểu hút là công nghệ cảnh báo cháy siêu sớm hiện đại bậc nhất hiện nay. Thay vì chờ đợi khói tự bay đến thiết bị theo cơ chế tự nhiên, hệ thống này chủ động hút liên tục các mẫu không khí từ vùng bảo vệ thông qua một mạng lưới đường ống nhựa chuyên dụng có khoan sẵn các lỗ lấy mẫu nhỏ. Mẫu khí sau đó được đưa về buồng phân tích trung tâm sử dụng công nghệ laser quét quang học để đo lường mật độ hạt bụi khói nhỏ nhất. Hệ thống phân loại độ nhạy khắt khe gồm: Loại A – siêu nhạy, Loại B – độ nhạy cao, và Loại C – độ nhạy tiêu chuẩn.

Ưu điểm: Phát hiện ra khói ngay từ giai đoạn phân rã nhiệt của vật liệu (trước khi xuất hiện ngọn lửa hoặc khói mắt thường nhìn thấy), với độ che mờ cực nhỏ dưới 0.8% mỗi mét.
Nhược điểm: Chi phí đầu tư thiết bị ban đầu và thi công hệ thống đường ống kỹ thuật tương đối cao; yêu cầu quy trình bảo trì, vệ sinh thổi bụi đường ống chuyên sâu định kỳ.
Đặc tính kỹ thuật: Thời gian lấy mẫu từ lỗ hút xa nhất về đến trung tâm phân tích không quá 60 giây đối với loại A, 90 giây đối với loại B và 120 giây đối với loại C. Độ dài đường ống và số lượng lỗ hút được cấu hình chi tiết thông qua phần mềm chuyên dụng.
Ứng dụng: Phòng máy chủ chứa dữ liệu quan trình trọng, trung tâm viễn thông, phòng sạch sản xuất linh kiện bán dẫn, phòng trưng bày bảo tàng nghệ thuật cao cấp.

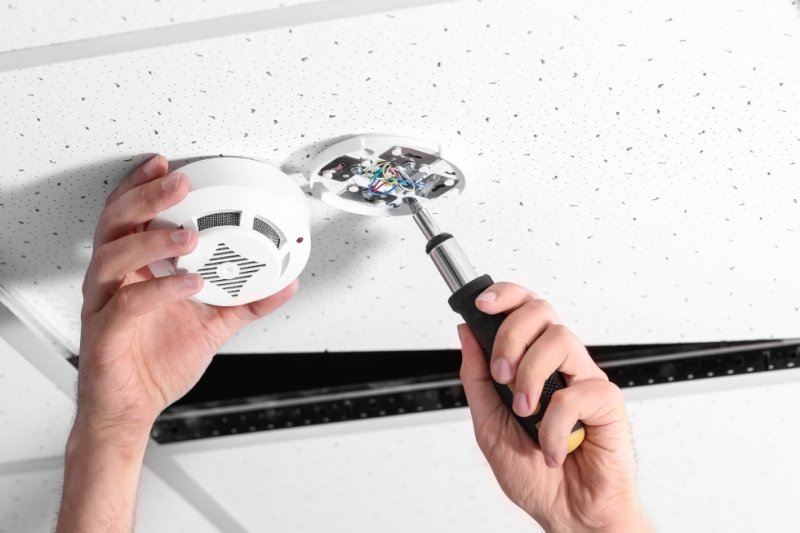

Tiêu chuẩn bố trí và khoảng cách lắp đặt đầu báo khói

Lắp đặt đầu báo khói không thể dựa trên cảm quan hay ước lượng sơ sài. Mọi vị trí bố trí phải tuân thủ nghiêm ngặt các thông số kỹ thuật được quy định tại tiêu chuẩn quốc gia TCVN 3890:2023 và quy trình kỹ thuật tại TCVN 5738:2021 để đảm bảo không tồn tại vùng khuất cảm biến khi hỏa hoạn xảy ra.

Các thông số khoảng cách lắp đặt tiêu chuẩn đối với đầu báo khói dạng điểm bao gồm:

Diện tích bảo vệ: Một đầu báo khói dạng điểm tiêu chuẩn chỉ bảo vệ được diện tích tối đa từ 55 m2 đến 85 m2 tùy thuộc vào độ cao của trần nhà.
Độ cao dưới 3.5 m: Diện tích bảo vệ tối đa của một đầu báo là 85 m2. Khoảng cách tối đa giữa hai đầu báo là 9 m, khoảng cách tối đa từ đầu báo đến tường là 4.5 m.
Độ cao từ 3.5 m đến 6 m: Diện tích bảo vệ giảm xuống còn 70 m2. Khoảng cách tối đa giữa các đầu báo giảm xuống còn 8.5 m, cách tường 4 m.
Vùng không khí không lưu chuyển: Không được lắp đặt thiết bị trong vùng tam giác cách góc tường và trần dưới 10 cm, vì đây là vùng không khí không lưu chuyển, khói rất khó tiếp cận khi xảy ra cháy.
Khoảng cách tới hệ thống thông gió: Đầu báo khói phải đặt cách mép ngoài của miệng thổi điều hòa hoặc cửa gió thông gió tối thiểu là 1 m để tránh luồng gió tươi thổi trực tiếp làm loãng mật độ khói, gây mất tác dụng cảm biến.

Bên cạnh việc bố trí đầu báo, việc liên kết chúng vào hệ thống PCCC tổng thể một cách đồng bộ và vận hành trơn tru cũng là yếu tố quan trọng giúp công trình được nghiệm thu nhanh chóng và an toàn tuyệt đối khi đưa vào vận hành.

CES Vina – Đơn vị cung cấp thiết bị PCCC chính hãng, đạt tiêu chuẩn chất lượng

Thiết lập một hệ thống báo cháy tự động hoạt động chính xác đòi hỏi sự kết hợp đồng bộ của các thiết bị đạt chuẩn. Với vị thế là đơn vị uy tín hàng đầu trong lĩnh vực phòng cháy chữa cháy, Công ty TNHH Kỹ Thuật Thương Mại CES tự hào mang đến nguồn cung cấp thiết bị PCCC chính hãng chất lượng cao cho các công trình trên toàn quốc.

Chúng tôi cung cấp dải sản phẩm thiết bị PCCC đa dạng và toàn diện bao gồm:

Chất lượng thiết bị vượt trội và nguồn gốc rõ ràng: CES Vina phân phối chính hãng các dòng đầu báo khói, đầu báo nhiệt và tủ trung tâm từ các thương hiệu hàng đầu thế giới (Hochiki, Notifier, Apollo, Yun Yang, GST…) với đầy đủ chứng từ xuất xứ CO/CQ, cam kết nói không với hàng giả, hàng nhái.
Hồ sơ pháp lý và giấy tờ kiểm định hoàn thiện: Mọi thiết bị do chúng tôi cung cấp đều được dán tem kiểm định chất lượng từ Cục Cảnh sát PCCC và CNCH, giúp chủ đầu tư hoàn toàn an tâm và dễ dàng vượt qua các kỳ kiểm tra nghiệm thu.
Hệ thống kho bãi chủ động và sẵn sàng: Với hệ thống kho bãi rộng lớn tại Hà Nội và Hải Phòng, chúng tôi luôn duy trì lượng tồn kho thiết bị báo cháy dồi dào, sẵn sàng cung ứng nhanh chóng số lượng lớn cho các dự án quy mô mà không làm ảnh hưởng tiến độ công trình.
Dịch vụ lắp đặt và hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư có trình độ chuyên môn cao của CES không chỉ cung cấp thiết bị mà còn hỗ trợ tư vấn lắp đặt đúng kỹ thuật, kiểm tra kết nối hệ thống và bảo trì định kỳ 24/7 để thiết bị luôn trong trạng thái sẵn sàng hoạt động.
Kinh nghiệm thực tế và năng lực tổng thầu: Với vị thế là một nhà thầu thi công PCCC uy tín, đã triển khai thành công hàng loạt dự án trọng điểm cho các tập đoàn đa quốc gia như ABB, Mondelez Kinh Đô, Mobifone, CES Vina thấu hiểu sâu sắc mọi yêu cầu kỹ thuật đặc thù của từng phân khúc công trình.
Chính sách cam kết và bảo hành dài hạn: Chúng tôi cam kết chính sách bảo hành chính hãng tối thiểu 12 tháng, hỗ trợ đổi trả linh hoạt và đồng hành trọn đời cùng hệ thống an toàn của quý khách hàng, mang lại sự tin cậy tuyệt đối và tối ưu chi phí đầu tư dài hạn.

Các câu hỏi thường gặp về đầu báo khói

Đầu báo khói quang điện và đầu báo khói ion hóa khác nhau thế nào?

Sự khác biệt cốt lõi nằm ở nguyên lý công nghệ cảm biến bên trong thiết bị. Đầu báo khói quang điện sử dụng cảm biến ánh sáng hồng ngoại tán xạ trong buồng tối, cực kỳ nhạy bén với các đám cháy âm ỉ sinh ra khói hạt lớn, đậm đặc (như cháy dây điện, nhựa, đệm mút). Đầu báo khói ion hóa sử dụng buồng ion chứa lượng phóng xạ cực nhỏ, phản ứng nhanh hơn với các hạt khói siêu mịn từ đám cháy bùng phát nhanh. Hiện nay, đầu báo quang điện được ưu tiên lắp đặt rộng rãi hơn do tính an toàn môi trường và hiệu quả thực tế cao.

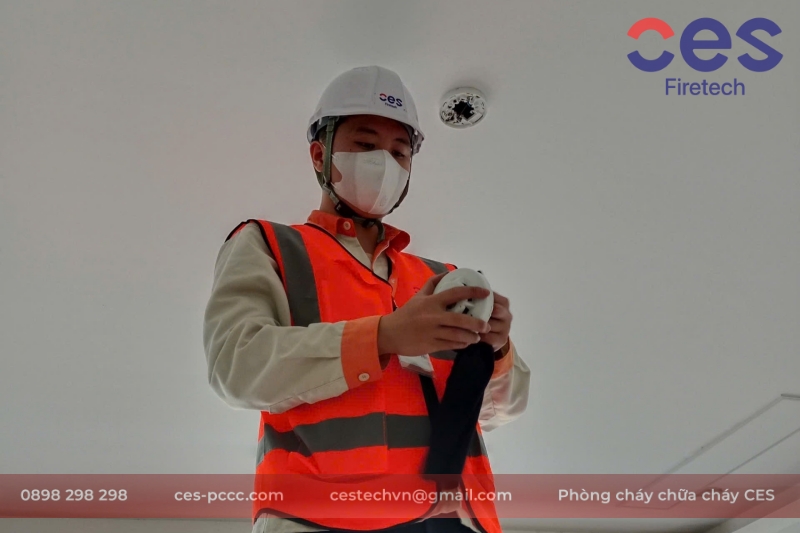

Bao lâu thì cần tiến hành bảo trì, bảo dưỡng hệ thống đầu báo khói một lần?

Dựa trên các quy định kiểm tra bảo dưỡng thiết bị PCCC hiện hành, hệ thống báo cháy tự động của công trình cần được kiểm tra định kỳ ít nhất 2 lần mỗi năm để đánh giá toàn diện chất lượng kỹ thuật. Riêng đối với từng đầu báo khói đơn lẻ, chu kỳ vệ sinh buồng tối cảm biến nên được thực hiện tối thiểu 2 năm một lần (hoặc ngắn hơn đối với môi trường nhà xưởng nhiều bụi mịn) nhằm đảm bảo thiết bị không bị giảm độ nhạy hoặc kích hoạt tín hiệu báo động sai.

Tại sao đầu báo khói thường xuyên báo cháy giả và cách khắc phục triệt để?

Hiện tượng đầu báo khói tự động báo cháy giả thường do 3 nguyên nhân kỹ thuật chính: Bụi bẩn bám dày trong buồng tối cảm biến làm cản trở đường truyền hồng ngoại; côn trùng nhỏ chui vào buồng tối; hoặc thiết bị được lắp đặt quá gần cửa gió của hệ thống điều hòa hay nơi có độ ẩm không khí quá cao làm ngưng tụ hơi nước. Cách khắc phục triệt để là thực hiện vệ sinh thiết bị định kỳ bằng máy hút bụi chuyên dụng hoặc khí nén khô, đồng thời kiểm tra lại vị trí lắp đặt bảo đảm cách xa các họng thổi gió tối thiểu 1 m.

Công trình nhà kho trần cao trên 12 m có dùng được đầu báo khói dạng điểm không?

Theo quy định kỹ thuật nghiêm ngặt tại tiêu chuẩn quốc gia TCVN 5738:2021, các loại đầu báo khói kiểu điểm thông thường chỉ được phép lắp đặt ở những khu vực trần nhà có chiều cao tối đa không quá 12 m. Đối với các công trình nhà kho, nhà xưởng logistics có chiều cao trần từ trên 12 m đến 21 m, chủ đầu tư bắt buộc phải chuyển sang phương án sử dụng đầu báo khói dạng tia chiếu hồng ngoại để bảo đảm cường độ và hiệu quả bao phủ cảm biến khói theo đúng quy chuẩn nghiệm thu.

Đầu báo khói không đơn thuần là một thiết bị kỹ thuật lắp đặt để hoàn thiện hồ sơ nghiệm thu hành chính. Nó chính là thiết bị cảnh báo sớm quan trọng đầu tiên, bảo vệ tính mạng con người và khối tài sản khổng lồ của doanh nghiệp trước nguy cơ hỏa hoạn phát sinh âm ỉ. Đầu tư hệ thống đầu báo khói đạt chuẩn, phù hợp với đặc thù không gian kiến trúc là bước đi chiến lược thể hiện trách nhiệm pháp lý và tầm nhìn phát triển bền vững của mọi chủ doanh nghiệp hiện đại.
