Trong hệ thống phòng cháy chữa cháy, máy bơm và bể nước PCCC là hai thành phần quan trọng nhất, đóng vai trò duy trì hoạt động cho toàn bộ hệ thống. Một hệ thống báo cháy hiện đại hay những đầu phun Sprinkler đắt tiền sẽ không thể hoạt động hiệu quả nếu nguồn nước dự trữ không đủ hoặc không đạt chuẩn để dập tắt đám cháy ngay từ giai đoạn khởi phát.
Đặc biệt, trước sự ra đời của Luật Phòng cháy, chữa cháy và cứu nạn, cứu hộ số 55/2024/QH15 cùng các thay đổi trong QCVN 06:2022/BXD và TCVN 3890:2023, việc xác định dung tích bể nước PCCC không còn là những ước lượng cảm tính mà đòi hỏi sự chính xác tuyệt đối. Bài viết này sẽ hướng dẫn bạn cách tính toán dung tích bể nước PCCC chi tiết nhất và cung cấp những giải pháp thi công tối ưu.
Tổng quan về Bể nước PCCC: Định nghĩa và Cấu tạo

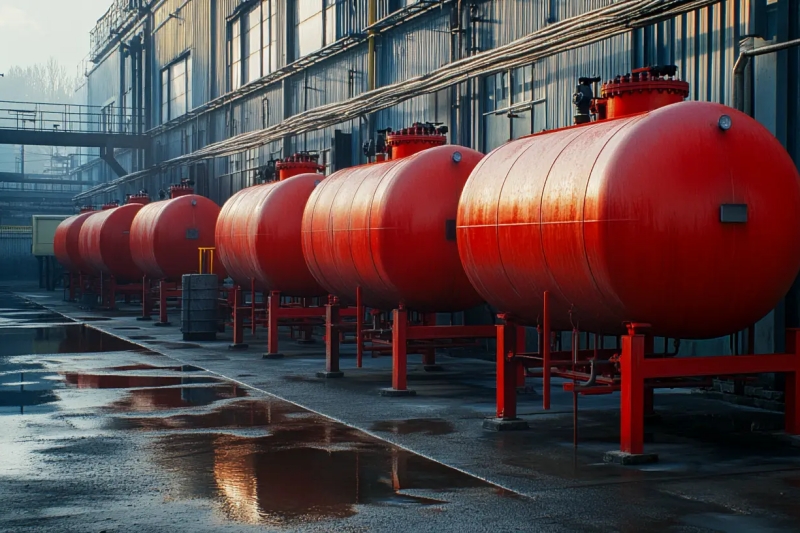

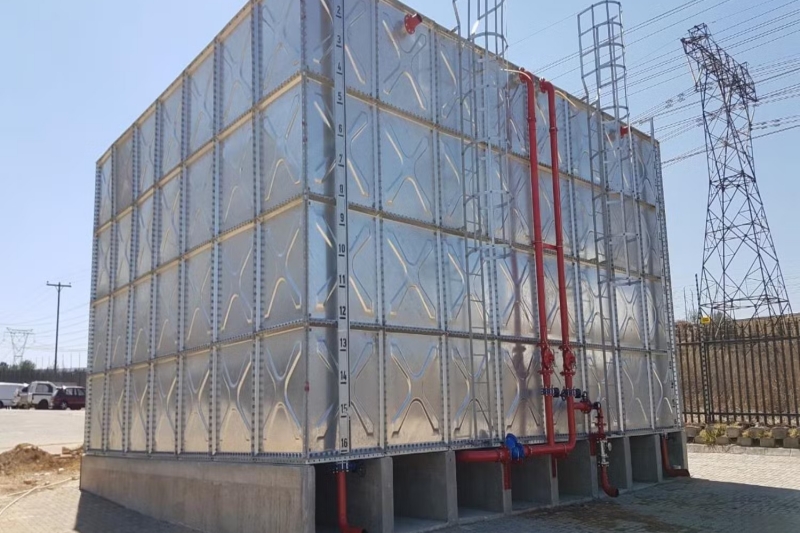

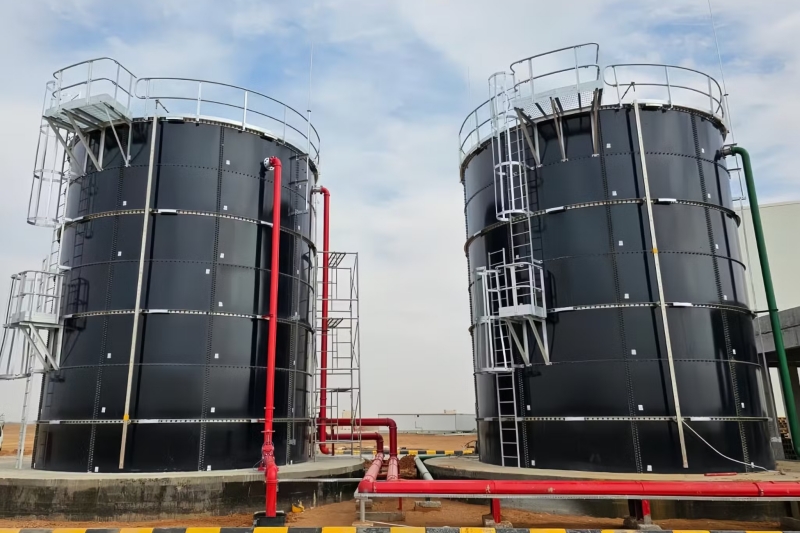

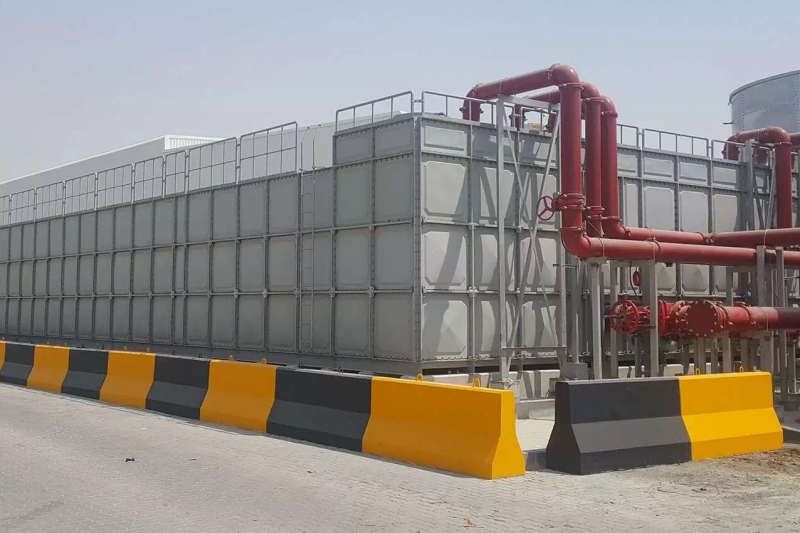

Hiểu một cách chính xác, bể nước PCCC là hạng mục công trình chuyên dụng dùng để tích trữ một lượng nước được tính toán trước, đảm bảo cung cấp liên tục cho hệ thống chữa cháy trong khoảng thời gian quy định khi xảy ra hỏa hoạn.

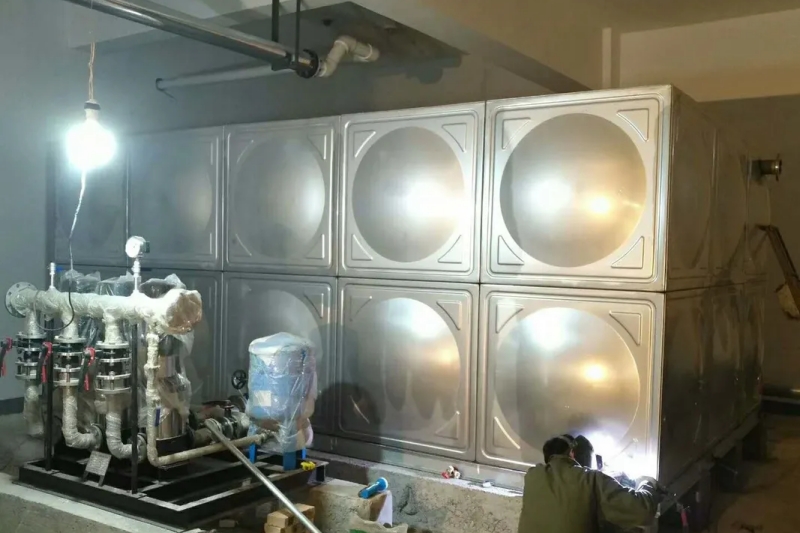

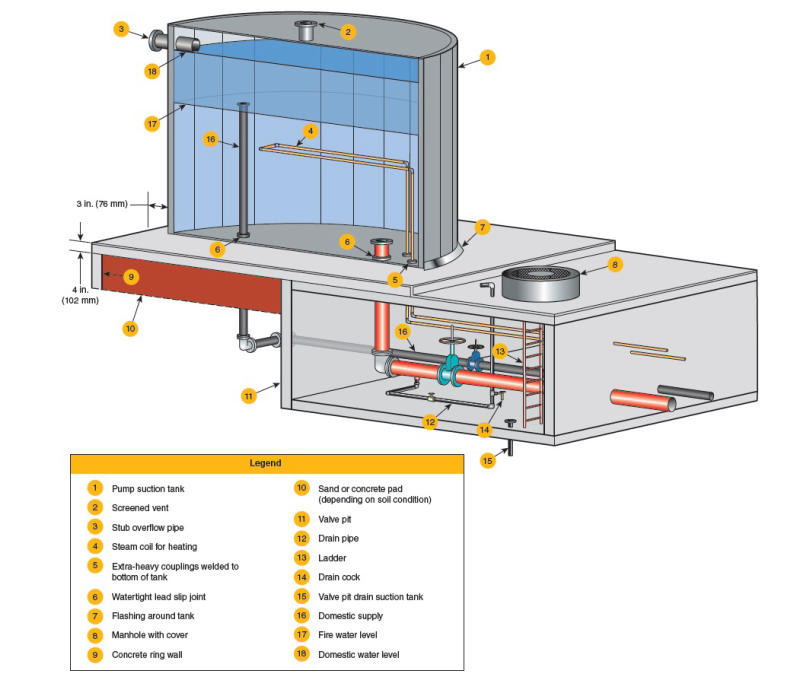

Về mặt cấu tạo, một bể nước đạt chuẩn không chỉ đơn thuần là một khối hộp chứa nước. Cấu tạo bể nước chữa cháy ngầm hay nổi đều phải bao gồm các thành phần kỹ thuật phức tạp để đảm bảo vận hành tin cậy:
- Thân bể: Phải được làm từ vật liệu chịu lực, chống thấm tuyệt đối (bê tông cốt thép, vật liệu composite hoặc inox).
- Hố thu nước: Vị trí thấp nhất trong bể, nơi đặt đầu ống hút của máy bơm để đảm bảo hút hết lượng nước khả dụng và hạn chế hiện tượng lọt khí vào đường ống.

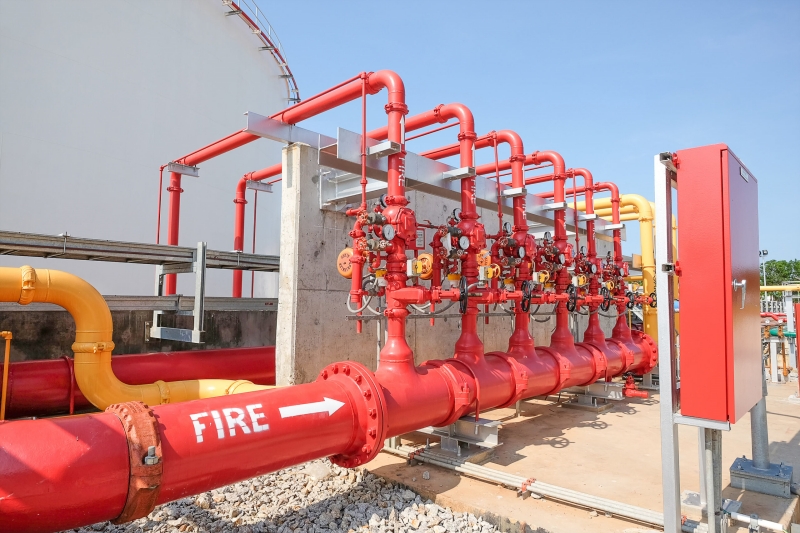

- Hệ thống đường ống: Bao gồm ống nạp nước vào, ống hút nước ra nối với bơm, ống thông hơi và ống xả tràn.
- Vách ngăn dòng: Đối với các bể lớn, vách ngăn giúp định hướng dòng chảy, hạn chế vùng nước chết và tăng cường độ vững chắc cho kết cấu.
- Thiết bị đo lường: Thước đo mực nước, van phao tự động ngắt nước khi đầy.
Vai trò quan trọng của bể nước trong hệ thống phòng cháy chữa cháy
Không phải ngẫu nhiên mà cơ quan chức năng luôn kiểm tra kỹ lưỡng hạng mục này đầu tiên khi nghiệm thu. Bể nước nắm giữ những vai trò thiết yếu, quyết định hiệu quả của công tác chữa cháy:
Đảm bảo tính liên tục và ổn định áp lực nước
Trong các đám cháy lớn, nguồn nước từ mạng lưới đô thị thường gặp hai vấn đề: lưu lượng không đủ và áp lực sụt giảm nghiêm trọng do nhiều họng nước cùng mở một lúc. Thậm chí, nguồn nước thành phố có thể bị cắt cục bộ.
Khi đó, bể nước PCCC đóng vai trò là nguồn cấp độc lập, duy trì áp lực ổn định cho các đầu phun Sprinkler hoạt động hiệu quả trong khoảng thời gian quan trọng ban đầu (thường là 3 giờ). Sự gián đoạn nguồn nước dù chỉ vài phút cũng có thể khiến đám cháy bùng phát mất kiểm soát.
Điều kiện tiên quyết để nghiệm thu công trình
Theo Luật Phòng cháy, chữa cháy và cứu nạn, cứu hộ số 55/2024/QH15, bể nước là hạng mục bắt buộc phải có trong hồ sơ thẩm duyệt thiết kế đối với các công trình thuộc diện quản lý.
Việc thiếu hụt dung tích bể hoặc thiết kế sai quy định về bể nước chữa cháy sẽ dẫn đến hậu quả nghiêm trọng: công trình không được nghiệm thu PCCC, không được cấp phép hoạt động, dẫn đến đình trệ sản xuất và thiệt hại kinh tế lớn cho chủ đầu tư.
Bảo vệ tuổi thọ và hiệu suất của máy bơm chữa cháy
Đây là vai trò kỹ thuật ít người biết đến, một bể nước được thiết kế đúng chuẩn (có hố thu, vách ngăn chống xoáy) sẽ cung cấp dòng chảy ổn định vào họng hút máy bơm.
Ngược lại, nếu bể nước thiết kế sai, hiện tượng xoáy nước và khí lọt vào đường ống sẽ xảy ra, gây rung lắc mạnh, phá hủy cánh bơm và phớt làm kín chỉ sau một thời gian ngắn vận hành. Hơn nữa, bể nước sạch sẽ ngăn chặn rác và cặn bẩn làm tắc nghẽn các đầu phun Sprinkler nhỏ hẹp.
Các quy định pháp luật bắt buộc cần tuân thủ
Để đảm bảo an toàn, việc thiết kế phải tuân thủ tuyệt đối Quy chuẩn kỹ thuật quốc gia QCVN 06:2022/BXD (và các phiên bản sửa đổi mới nhất) cùng TCVN 3890:2023. Dưới đây là chi tiết các quy định quan trọng nhất:
Quy định về dung tích và thời gian chữa cháy
Theo quy định tại QCVN 06 (Mục 5.1.3.3), dung tích bể phải đảm bảo đủ nước cho các hệ thống hoạt động trong thời gian quy định.
- Thời gian chữa cháy tính toán thông thường là 3 giờ đối với các công trình có nguy cơ cháy cao.
- Đối với các công trình đặc biệt hoặc có hệ thống chữa cháy tự động hiện đại, thời gian này có thể thay đổi nhưng phải được chứng minh qua thuyết minh tính toán kỹ thuật.
Quy định về số lượng và kết cấu bể
Trích dẫn Mục 5.1.5.6 QCVN 06:2022: Khối lượng nước chữa cháy phải được lưu trữ trong tối thiểu 02 bể hoặc trong 01 bể được chia thành các ngăn riêng biệt.
- Khi một bể hoặc một ngăn gặp sự cố cần sửa chữa/thau rửa, bể/ngăn còn lại vẫn phải chứa được tối thiểu 50% lưu lượng nước yêu cầu.
- Các bể phải được kết nối với nhau để tự động cân bằng mực nước.
Quy định về vị trí và bán kính phục vụ
Đây là yếu tố thường bị bỏ qua dẫn đến sai phạm khi thiết kế tổng mặt bằng:
- Bán kính phục vụ: Bán kính phục vụ của các bể nước chữa cháy là 200m nếu có sử dụng máy bơm chữa cháy ôtô, hoặc 100m – 150m nếu sử dụng máy bơm di động (tùy thuộc vào loại kỹ thuật của bơm) (Mục 5.1.5.9).
- Bãi đỗ xe chữa cháy: Tại vị trí họng tiếp nước hoặc cửa lấy nước từ bể, phải bố trí bãi đỗ cho xe chữa cháy với kích thước tối thiểu 12m x 12m, đảm bảo xe có thể quay đầu và tiếp cận hút nước dễ dàng.
Tại sao phải tính toán dung tích bể nước PCCC chính xác?
Nhiều chủ đầu tư thường đặt câu hỏi: “Cứ xây bể càng to càng tốt cho an toàn được không?” hay “Xây nhỏ đi một chút để tiết kiệm đất có sao không?”. Câu trả lời nằm ở sự cân bằng giữa An toàn – Pháp lý – Kinh tế:
- Tránh lãng phí chi phí đầu tư: Xây dựng một bể nước dư thừa quá nhiều so với quy định sẽ tiêu tốn thêm hàng trăm triệu đồng chi phí vật liệu, nhân công và đặc biệt là lãng phí diện tích đất thương phẩm quý giá (đối với các dự án bất động sản hay nhà máy tại KCN). Ngoài ra, lượng nước quá lớn lưu trữ lâu ngày không sử dụng sẽ phát sinh chi phí xử lý nước để tránh ô nhiễm.
- Tránh rủi ro không được nghiệm thu: Ngược lại, nếu tính toán thiếu hụt dù chỉ một lượng nhỏ nước so với tiêu chuẩn TCVN, công trình sẽ lập tức bị từ chối nghiệm thu. Việc đập đi xây lại hoặc bổ sung bể phụ sau khi công trình đã hoàn thiện là cực kỳ tốn kém và phức tạp.
- Tối ưu hóa phương án kỹ thuật: Việc tính toán chính xác giúp kỹ sư lựa chọn được loại bơm phù hợp, đường kính ống tối ưu, từ đó giảm chi phí vận hành bảo trì về sau.
Hướng dẫn chi tiết cách tính toán dung tích bể nước PCCC
Để tính toán chính xác dung tích bể (Vbể), chúng ta không thể chỉ ước lượng cảm tính. Quy trình tính toán phải tuân theo trình tự logic, tổng hợp lưu lượng của tất cả các hệ thống chữa cháy kích hoạt đồng thời.
Công thức tổng quát xác định dung tích hữu ích của bể:
Vbể = 3.6 x ∑ (Qi – Ti) – Vbổ sung
Trong đó:
- Qi: Lưu lượng của từng hệ thống (lít/giây).
- Ti: Thời gian hoạt động yêu cầu của từng hệ thống (giờ).
- Vbổ sung: Lượng nước được cấp bù vào bể trong thời gian chữa cháy (nếu có nguồn cấp tin cậy).
Dưới đây là các bước tính toán chi tiết cho từng thành phần:
Bước 1: Tính lưu lượng hệ thống chữa cháy tự động (Sprinkler/Drencher)
Đây là phần phức tạp nhất vì phụ thuộc vào việc phân loại nguy cơ cháy theo TCVN 7336:2021.
- Xác định cơ sở thuộc nhóm nguy cơ cháy nào: (Thấp, Trung bình I, II, III hay Cao).
- Tra bảng 1 – TCVN 7336:2021 để lấy thông số thiết kế:
Thay vì ước lượng, bạn cần tra cứu chính xác bảng thông số kỹ thuật. Dưới đây là bảng tổng hợp các thông số phổ biến:
| Nhóm nguy cơ cháy | Công trình ví dụ | Cường độ phun (l/s.m2) | Diện tích hoạt động (m2) |
|---|---|---|---|
| Nguy cơ thấp | Văn phòng, nhà ở, bệnh viện, trường học… | 0.08 | 120 |
| Nguy cơ TB I | Gara, xưởng cơ khí, chế biến thực phẩm… | 0.08 | 120 |
| Nguy cơ TB II | Xưởng dệt, kho hàng hóa, thư viện… | 0.12 | 240 |
| Nguy cơ TB III | Xưởng chế biến gỗ, cao su, sản xuất nhựa… | 0.20 | 360 |
Tính lưu lượng lý thuyết (Qsp)
Qsp = I x S
Lưu ý: Cần cộng thêm hệ số an toàn lưu lượng (thường từ 15-20% do tổn thất ma sát trong đường ống).
Bước 2: Tính lưu lượng hệ thống họng nước chữa cháy vách tường
Đây là hệ thống chữa cháy thủ công cơ bản nhất, nhưng lại có nhiều quy định chi tiết tùy thuộc vào loại hình công trình. Bạn cần tham chiếu Bảng 10 – TCVN 3890:2023 để xác định chính xác số lượng họng phun đồng thời (n) và lưu lượng tối thiểu của mỗi họng (q).
Công thức tính:
Qvt = n \ q
Dưới đây là bảng trích lục các quy định phổ biến khi tính toán lưu lượng họng nước vách tường:
| Loại hình công trình (Tham khảo TCVN 3890) | Số họng phun đồng thời (n) | Lưu lượng mỗi họng (l/s) | Tổng lưu lượng (l/s) |
|---|---|---|---|
| Nhà SX/Kho ($< 50.000 m^3$) | 2 | 2.5 | 5 |
| Nhà cao tầng (Chiều cao $> 50m$) | 4 | 2.5 | 10 |
| Nhà công cộng/Chung cư ($< 10$ tầng, khối tích $< 25.000 m^3$) | 1 | 2.5 | 2.5 |
Lưu ý quan trọng: Đối với các công trình có nguy cơ cháy cao hoặc đặc thù, số lượng họng và lưu lượng có thể tăng lên theo yêu cầu của cơ quan PCCC địa phương hoặc tiêu chuẩn quốc tế nếu áp dụng.
Bước 3: Tính lưu lượng chữa cháy ngoài nhà (Trụ nước/Bãi lấy nước)
Đây là thành phần chiếm tỷ trọng lớn trong bể nước nhưng hay bị tính thiếu. Cần tra Bảng 11, 12, 13 của QCVN 06:2022/BXD tùy thuộc vào loại hình công trình.
Dưới đây là bảng trích lục tham khảo lưu lượng nước chữa cháy ngoài nhà (áp dụng cho nhà sản xuất và kho có bậc chịu lửa I, II):
| Hạng nguy hiểm cháy | Khối tích nhà (m3) | Lưu lượng nước (l/s) |
|---|---|---|
| Hạng A, B, C
(Nguy cơ cháy cao/TB) |
Dưới 5.000 | 10 |
| Từ 5.000 đến 20.000 | 15 | |
| Từ 20.000 đến 50.000 | 20 | |
| Từ 50.000 đến 200.000 | 30 | |
| Hạng D, E
(Nguy cơ cháy thấp) |
Dưới 5.000 | 10 |
| Từ 5.000 đến 50.000 | 10 | |
| Trên 50.000 | 15 |
Lưu ý: Đối với nhà ở và công trình công cộng, lưu lượng thường dao động từ 10 – 35 l/s tùy thuộc vào số tầng và khối tích (Tra Bảng 11 – QCVN 06:2022).
Bước 4: Tính toán màn ngăn cháy Drencher (Nếu có)
Hệ thống Drencher (màng ngăn nước) thường được sử dụng để ngăn cháy lan tại các lỗ mở thông tầng, cửa đi, thang cuốn hoặc làm mát vách kính ngăn cháy. Việc tính toán dung tích dự trữ cho Drencher là bắt buộc nếu công trình có lắp đặt hệ thống này.
Công thức tính:
Qdr = qđm x L
- qđm: Cường độ phun định mức (thường là 1.0 l/s cho mỗi mét chiều dài màn ngăn theo TCVN 7336).
- L: Tổng chiều dài của màn ngăn (mét).
Thời gian hoạt động: Theo quy định, màn ngăn cháy phải hoạt động liên tục trong tối thiểu 1 giờ.
Lưu ý: Nếu hệ thống Drencher được thiết kế để hoạt động đồng thời với hệ thống Sprinkler, cần cộng dồn lượng nước của cả hai hệ thống vào dung tích bể.
Ví dụ tính toán thực tế
Giả sử tính toán bể nước PCCC cho một Nhà máy sản xuất bao bì giấy (Hạng C) quy mô như sau:
- Khối tích nhà xưởng: 25.000 m3.
- Hệ thống Sprinkler: Nguy cơ trung bình nhóm II.
- Hệ thống họng nước vách tường.
- Cấp nước chữa cháy ngoài nhà.
Quy trình tính toán:
Hệ thống Sprinkler:
- Lưu lượng ước tính khoảng 30 l/s (đã bao gồm hệ số an toàn).
- Thời gian hoạt động: 1 giờ.
- Thể tích nước cần: Vsp = 30 x 1 x 3.6 = 108m3
Hệ thống Vách tường:
- Yêu cầu 2 họng phun đồng thời (mỗi họng 2.5 l/s) = 5 l/s.
- Thời gian hoạt động: 3 giờ.
- Thể tích nước cần: Vvt = 5 x 3 x 3.6 = 54m3
Hệ thống Ngoài nhà:
- Tra bảng QCVN 06, với khối tích 25.000 m3 thì cần 15 l/s.
- Thời gian hoạt động: 3 giờ.
- Thể tích nước cần: Vnn = 15 x 3 x 3.6 = 162m3
Tổng dung tích nước chữa cháy yêu cầu: Vcc = 108 + 54 + 162 = 324m3
Dung tích bể xây dựng thực tế: Phải cộng thêm thể tích nước cặn (khoảng 0,5m chiều cao đáy bể không hút được) và phần thể tích không khí phía trên phao. Do đó, dung tích xây dựng thường nhân thêm hệ số 1.1.
Vtt = 324 x 1.1 = 356.4 ≈ 360m3
Giải pháp toàn diện từ CES: Uy tín được khẳng định qua các dự án lớn
Trong bối cảnh các quy định PCCC ngày càng thắt chặt, việc tìm kiếm một đơn vị không chỉ biết thi công mà còn am hiểu tường tận luật pháp là yếu tố then chốt để doanh nghiệp tối ưu chi phí và an tâm vận hành. Công ty TNHH Kỹ Thuật Thương Mại CES tự hào là đối tác chiến lược cung cấp giải pháp tổng thể về nguồn nước chữa cháy cho hàng loạt dự án trọng điểm.
Điểm khác biệt của CES nằm ở tư duy “Giải pháp trọn gói”. Chúng tôi không chỉ xây dựng bể nước, chúng tôi đồng hành cùng khách hàng từ khâu tư vấn thiết kế hệ thống PCCC, tính toán thủy lực để tối ưu dung tích bể, cho đến thi công lắp đặt và hỗ trợ thủ tục nghiệm thu pháp lý.
Tại sao các doanh nghiệp lớn chọn CES?

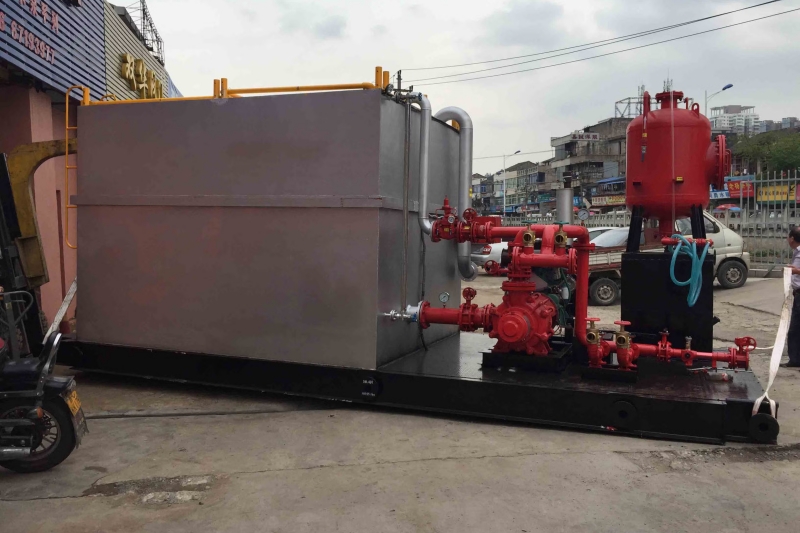

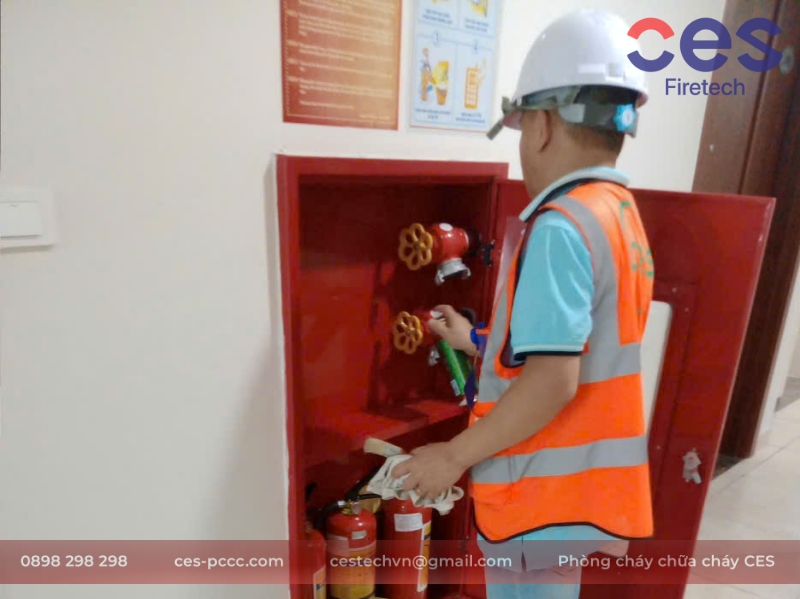

- Kinh nghiệm thực tế: Chúng tôi đã chinh phục những chủ đầu tư khó tính nhất như nhà máy ABB Bắc Ninh, Chang IL Vina hay khu đô thị Ciputra. Đây là minh chứng rõ nét cho năng lực đáp ứng các tiêu chuẩn kỹ thuật khắt khe của cả Việt Nam và Quốc tế.
- Cam kết chất lượng: CES cam kết sử dụng thiết bị chính hãng (bơm Ebara/Pentax, van chuẩn quốc tế), đảm bảo hệ thống vận hành bền bỉ. Mọi công trình đều được bảo hành dài hạn và hỗ trợ kỹ thuật 24/7.
- Am hiểu pháp lý: Đội ngũ kỹ sư của CES luôn cập nhật những thay đổi mới nhất của QCVN 06:2022 và Luật PCCC, đảm bảo bản vẽ thiết kế luôn được thẩm duyệt suôn sẻ, tránh phát sinh chi phí sửa đổi cho chủ đầu tư.
Các câu hỏi thường gặp
1. Nhà xưởng quy mô nhỏ có bắt buộc xây bể nước PCCC riêng không? Có, nếu nguồn cấp nước từ bên ngoài (nước đô thị, ao hồ tự nhiên) không đảm bảo đủ lưu lượng và áp suất theo quy định tại TCVN 3890:2023. Tuy nhiên, có thể tính toán chính xác để xây dựng bể có dung tích vừa đủ, tối ưu chi phí.
2. Bể nước PCCC có được dùng chung với nước sinh hoạt không? Hoàn toàn được phép. Tuy nhiên, thiết kế phải đảm bảo kỹ thuật: Ống hút nước sinh hoạt phải đặt ở cao độ cao hơn, đảm bảo khi nước sinh hoạt cạn thì vẫn còn lưu lại lượng nước dự trữ bắt buộc dành riêng cho chữa cháy (không thể hút cạn bằng bơm sinh hoạt).
3. Thời gian phục hồi nước trong bể quy định là bao lâu? Theo QCVN 06:2022 Mục 5.1.3.4, thời gian phục hồi nước đầy bể sau khi chữa cháy không được quá 24 giờ đối với khu công nghiệp hạng A, B, C và không quá 36 giờ đối với hạng D, E.
4. Chi phí thi công bể nước PCCC là bao nhiêu? Chi phí phụ thuộc vào loại vật liệu (bê tông cốt thép hay inox lắp ghép), dung tích bể và điều kiện địa chất thi công. Bể lắp ghép thường có giá thành vật tư cao hơn nhưng tiết kiệm chi phí nhân công và thời gian. Quý khách hàng vui lòng liên hệ CES để nhận báo giá chi tiết sau khảo sát.
Việc tính toán dung tích bể nước PCCC chính xác là bước đầu tiên và quan trọng nhất để đảm bảo an toàn cho công trình và tối ưu hóa chi phí đầu tư. Đừng để những sai sót trong tính toán dẫn đến rủi ro pháp lý hay lãng phí ngân sách. Hãy để CES – với kinh nghiệm thực tế và sự am hiểu sâu sắc về quy chuẩn – đồng hành cùng bạn từ khâu thiết kế đến thi công hoàn thiện.
